Thông tin chi tiết sản phẩm:
|
Dịch vụ hậu mãi được cung cấp: | Kỹ sư có sẵn để phục vụ máy móc ở nước ngoài | Sự bảo đảm: | 1 năm |
---|---|---|---|
Cân nặng: | 15 t | Vôn: | 380V.50HZ.3 Giai đoạn |
Kích thước (L * W * H): | 14800 * 1050 * 1500mm | Điều kiện: | Mới |
Điểm nổi bật: | Máy tạo lan can đường cao tốc 30kw,máy tạo hàng rào đường cao tốc,máy tạo lan can đường cao tốc 15m / phút |

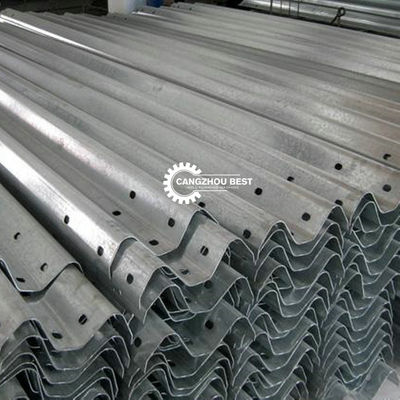

Thông số kỹ thuật của Máy tạo hình rào chắn chống va đập bằng thép W:
|
1. Trang trí
Với hai kẹp côn điện, và sức chở của nó là 8 tấn.Đường kính trong của vật liệu cuộn là khoảng 500 đến 600mm, đường kính tối đa của cuộn thép là 1800mm.Công suất động cơ kẹp là 2.2kw với động cơ thường 4 cực.Áp dụng bộ giảm tốc ZQ250, tỷ lệ tốc độ của nó là 31: 5.
2. máy làm phẳng
Máy san phẳng tường bảy con lăn với chốt hai cuộn và máy san năm cuộn.Đường kính con lăn san là 110mm.Máy san trước và sau có cuộn dẫn hướng thẳng đứng.Cổng đầu vào nguồn cấp dữ liệu được trang bị cuộn nip.
Vật chất: 40Cr, độ cứng dập tắt: HRC48 ° ~ 52 °, công suất động cơ: 7,5kw, động cơ bình thường 6 cực, bộ giảm tốc ZQ350, tỷ lệ tốc độ: 20:49, phanh hãm φ200.

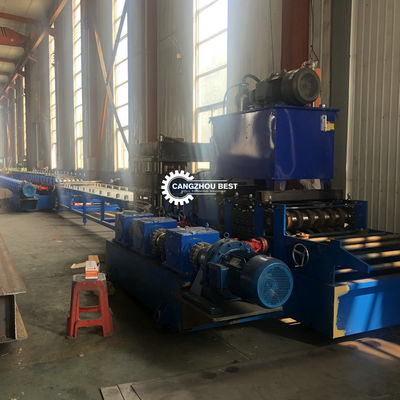

3. máy đục lỗ
Áp dụng máy đột thủy lực bốn cột YL32-315 và công suất động cơ trạm thủy lực là 22kw.Một bộ hai sóng lan can tấm đột dập khuôn cắt, thiết kế và gia công chủ yếu theo bản vẽ thiết kế của người sử dụng.Vật liệu của chèn khuôn và phoi pít tông là thép hợp kim Cr12MoV.Máy đột trước và sau được trang bị cuộn dẫn hướng có thể điều chỉnh.(vật liệu cuộn dẫn hướng: Cr12MoV, độ cứng: HRC58º ~ 60º) Bên cạnh đó, máy còn được trang bị một bộ lưỡi cắt dự phòng và chip pít tông.
4. cơ chế cho ăn nguyên liệu
Nó có hai cặp máng ăn và yêu cầu hai bộ trở thành một.
pinch tự động, công suất động cơ: 2,2 kw, bộ giảm tốc ZQ250, nén quay tay
5.Thiết bị đo độ dài quang điện
số lượng: hai cặp, chiều dài cắt: 4320mm, độ chính xác chiều dài <± 3.0mm

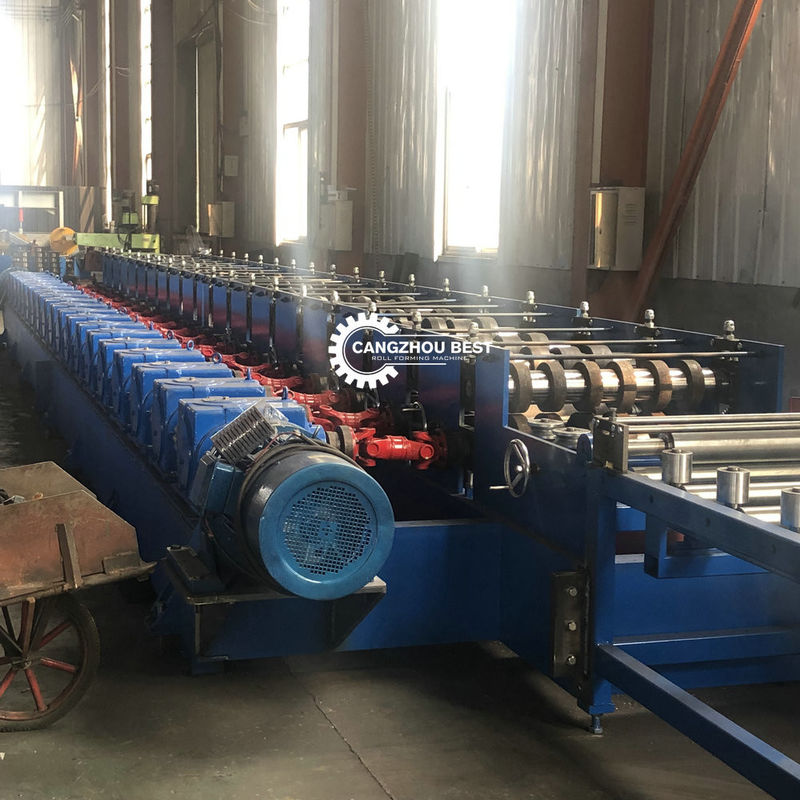

6. Động cơ hình thành chính
Đơn vị này bao gồm 11 quy trình đúc với cấu trúc vòm mở độc lập.
Chiều rộng trải cơ học: 550mm.
Vật liệu vòm: HT200, tôi luyện.
Kích thước mặt cắt ngang cột: 80 x 70, đủ độ bền và đảm bảo chất lượng tin cậy.Số con lăn dẫn hướng dọc: 3
Đường kính con lăn của con lăn dẫn hướng dọc: 80
Chất liệu: thép 40Cr, tôi và tôi luyện.
Loại vòng bi: Bề mặt cố định 7216, quy định 32216, mỗi loại có 4 cái.
Số hộp bánh răng trục kép: 1
Số hộp số truyền động một trục: 9
Mô đun góc xiên: M = 9
Vật liệu hộp số: HT200.
Công suất chủ: 45KW r, điều chỉnh tốc độ điện từ,
Bộ giảm tốc: ZQ650
Tỷ lệ tốc độ: 48,57
Sử dụng bộ truyền động xích đôi 1 inch giữa hộp số truyền động;trục truyền động chung giữa các trục con lăn, và loại trục truyền động chung là 140-275.Sử dụng bộ truyền động xích kép 1,5 inch giữa bộ giảm tốc.
7. khuôn đúc
Một bộ hai tấm khuôn lan can sóng, được thiết kế và gia công theo tiêu chuẩn quốc gia.Vật liệu là GCr15 và độ cứng dập tắt tổng thể là HRC58 ° ~ 62 °.
8. nền tảng tiếp nhận vật chất
Trạm tiếp nhận vật liệu kiểu con lăn, chiều dài 5m, hàn thép 6 #.
9. hệ thống kiểm soát
Hệ thống điều khiển chung.Có thể điều khiển thủ công và tự động sự hài hòa của các bộ phận khác nhau của toàn bộ dây chuyền sản xuất.
10. những người khác
Tổng công suất của thiết bị là 78,9Kw, với chiều dài * chiều dài * chiều rộng là 30000mm * 4000mm.Chiều cao cán tối đa là 85mm, độ dày cán tối đa là 4,0mm và tốc độ cán tối đa là 3 ~ 12m / phút.Vật liệu kết cấu của bệ ngồi máy hàn phải đảm bảo yêu cầu, đường hàn phải đạt tiêu chuẩn quốc gia.Thiết bị sau khi tẩy rỉ trước hết cần được sơn phủ lớp sơn chống rỉ chuyên dụng thép bao phủ toàn diện, sau đó phủ lớp sơn phủ cao cấp.Phần quay nên được chia theo màu cảnh báo.
5 tấn decoiler
Đường kính: 460-520mm mở rộng.
Mở rộng: Thủ công
Công suất: 3000kg mỗi trục
Chiều rộng cuộn dây tối đa: 500mm
Đột dập
sử dụng đấm thủy lực
Đường kính xi lanh dầu: 180mm
áp suất làm việc: 30mpa
vật liệu khuôn: Cr12Mov được làm nguội 58 ° -62 °
công suất thủy lực: 7,5KW
kích thước: dài 1,5m * rộng 1,1m * cao 1,2m
Cắt
cắt thủy lực
vật liệu dao: Cr12, được làm nguội 58 ° -62 °
Đường kính xi lanh dầu: 250mm
áp suất làm việc: 60mpa
hành trình làm việc: 80mm
Hệ thống hộp điều khiển
Nhà cung cấp điện: 380V, 50 Hz, Ba pha (được điều chỉnh theo yêu cầu)
Đo chiều dài & số lượng tự động;
Chiều dài và số lượng được điều khiển bởi PLC
Độ dài không chính xác có thể được sửa đổi dễ dàng.
Bảng điều khiển: Công tắc dạng nút và màn hình cảm ứng
Ngôn ngữ trên màn hình cảm ứng: tiếng Anh và tiếng Trung
Đơn vị chiều dài: milimet (được bật trên bảng điều khiển)
Bàn đặt ngoài
Nó sử dụng thép hàn và con lăn được hỗ trợ để truyền tải các sản phẩm.
Kích thước: 4000 * 1350 * 1000mm
Trước khi chất hàng vào container, chúng tôi sẽ kiểm tra máy trước
Thứ hai, thực hiện một số biện pháp bảo vệ trên máy, chẳng hạn như, chúng tôi sẽ sơn cuộn dây trên con lăn và trục, trong trường hợp con lăn và khung bị ăn mòn và gỉ trong thời gian dài giao hàng
Thứ ba, chúng tôi sẽ gói nhựa trên các bộ phận dễ hư hỏng, và cố định tất cả các bộ phận vào thùng chứa bằng dây thép, và đảm bảo máy sẽ không bị hỏng khi lắc trên biển.
Cuối cùng, chúng tôi sẽ chụp ảnh cho khách hàng khi xếp hàng vào container.
