Thông tin chi tiết sản phẩm:
|
| Tên: | Máy tạo hình mái ngói chuyên nghiệp để sản xuất tấm lợp mái thép | Màu máy: | Theo yêu cầu |
|---|---|---|---|
| Hình thức thanh toán: | T/T LC | Tốc độ: | 8-12m/phút |
| Vật liệu lăn: | 45#Thép | Vật liệu trục: | 45#Thép |
| Quyền lực: | 8,5kw | ||
| Làm nổi bật: | Máy tạo cuộn gạch mái chuyên nghiệp,Máy tạo cuộn gạch mái nhà,Máy làm gạch mái nhà kim loại chuyên nghiệp |
||

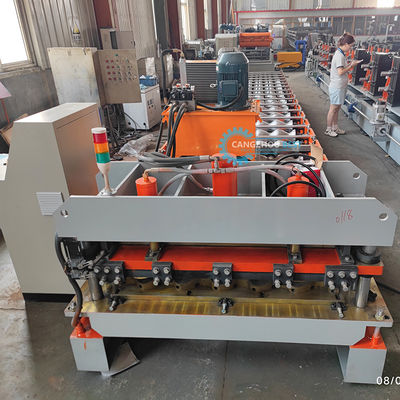

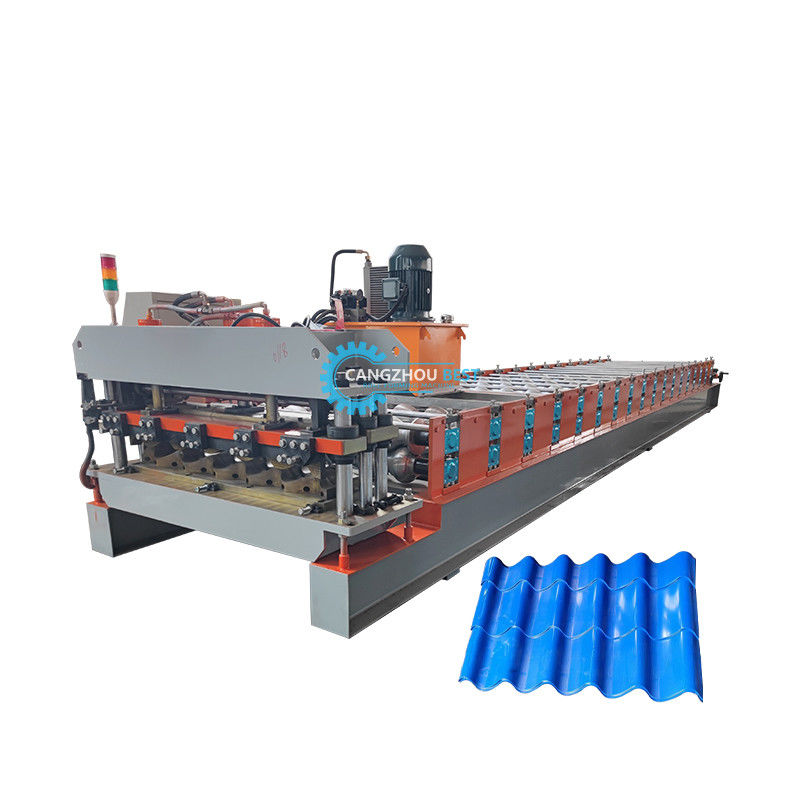

Máy Tạo Hình Cuộn Tấm Lợp Chuyên Nghiệp cho Sản Xuất Tấm Ốp Tường Mái Thép
Các máy tạo hình tấm lợp khác nhau có thể sản xuất các hình dạng khác nhau của tấm ốp tường mái thép theo bản vẽ và yêu cầu của khách hàng. Tấm lợp, tấm ốp tường thép là vật liệu xây dựng mới với nhiều độ dày và màu sắc khác nhau. Các sản phẩm hoàn thiện được sử dụng làm mái và tường của nhà thi đấu, sân bay, nhà hát, nhà máy, nhà kho, nhà để xe, trung tâm triển lãm, v.v.
Thông số chính
| Tên | Model/Tên | Số lượng | Mô tả kỹ thuật |
| 1. Hệ thống xả cuộn | Bộ xả cuộn tự động kiểu cánh tay (Có điều khiển siêu âm) | 1 bộ | Kiểu cánh tay, giãn nở thủy lực, động cơ điện chủ động nhả tấm, với xe cuộn và cánh tay ép. |
| 2. Hệ thống tạo hình chính | Thiết bị cắt trước | 1 bộ |
1. Vật liệu con lăn: Thép No.45 với bề mặt sơn chrome cứng. 2. Vật liệu trục con lăn: No.45 3. Loại kết cấu đỡ bên trong con lăn: cột dẫn hướng 4. Động cơ giảm tốc bánh răng chốt xycloid, các con lăn sau/trước được dẫn động bằng xích, một phần các con lăn trên/dưới được dẫn động bằng bánh răng 5. Vật liệu lưỡi cắt Cr12 đã qua xử lý tôi 6. Vật liệu khuôn đột dập sử dụng thép No.45 đã qua xử lý nitrit. |
| Thiết bị dẫn hướng nạp | 1 bộ | ||
| Thiết bị phủ màng | 1 bộ | ||
| Hệ thống tạo hình cuộn | 1 bộ | ||
| Hệ thống ép | 2 bộ | ||
| Thiết bị cắt sau | 1 bộ | ||
| Vỏ bảo vệ an toàn hoàn chỉnh | 1 bộ | ||
| 3. Hệ thống đầu ra | Bàn đỡ | 2 bộ | Để đỡ tấm thành phẩm |
| 4. Hệ thống thủy lực | 1 bộ | Trạm thủy lực riêng biệt cho máy chính và bộ xả cuộn. | |
| 5. Hệ thống điều khiển điện | 1 bộ |
1. Điều khiển PLC, cắt tự động theo chiều dài bằng bộ mã hóa 2. Giai đoạn vận hành: Màn hình cảm ứng + nút 3. Tần số AC để điều chỉnh tốc độ |
|
Thông tin chi tiết
Bộ xả cuộn
Bộ xả cuộn thủ công 5T
Tính năng: Trục gá và đế là hai thành phần của bộ xả cuộn, trục gá co giãn bằng thiết bị cơ học thủ công, sau khi cố định cuộn vào trục gá, sau đó đặt lại cuộn với trục gá cùng với đế.
Nguồn: Không;
Nguồn của việc đóng và mở các đoạn: Cơ học;
Nguồn của vòng quay của đoạn: Kéo bằng hệ thống tạo hình;
Số lượng đoạn: 4 chiếc;
Phạm vi giãn nở của đoạn: 460 ~ 520mm;
Chiều cao của tâm trục gá: 0,65m;
Tốc độ nạp: tùy thuộc vào tốc độ của máy tạo hình cuộn;

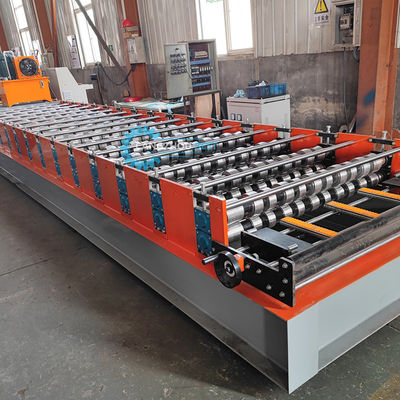

Máy tạo hình cuộn
Con lăn: thiết kế bởi các kỹ sư cao cấp với phần mềm Auto-cad, được sản xuất bằng thép cao cấp 45# bằng máy công cụ CNC và được phủ chrome cứng;
Trục: được sản xuất bằng thép cao cấp 45# bằng máy công cụ CNC;
Khung đỡ: ván tường thép để dẫn hướng đế đỡ trạm tạo hình;
SỐ lượng Trạm con lăn: lên đến 18 nhóm
Vật liệu cho Con lăn: thép cao cấp 45# được đánh bóng và phủ chrome HRC55-60°
Vật liệu cho trục: thép cao cấp 45# được đánh bóng và phủ chrome HRC55-60°
Đường kính trục: 70mm
Độ dày tấm khung: 14mm
Khung đáy: thép hình H 36#
Thiết bị cắt
Chức năng: hành động cắt được điều khiển bởi PLC. Máy chính tự động dừng và việc cắt sẽ diễn ra. Sau khi cắt, máy chính sẽ tự động khởi động.
Nguồn điện: trạm thủy lực;
Khung: khung thép hàn;
Công tắc hành trình: công tắc quang điện không tiếp xúc;
Cắt sau khi tạo hình: cắt tấm sau khi tạo hình cuộn theo chiều dài yêu cầu;
Đo chiều dài: đo chiều dài tự động.
Hệ thống thủy lực
Trạm thủy lực
Nó được điều khiển bởi bơm dầu bánh răng. Sau khi đổ dầu thủy lực vào bình dầu thủy lực, bơm sẽ điều khiển máy cắt để bắt đầu công việc cắt.
Thiết bị phù hợp: Hệ thống bao gồm một bộ thùng dầu thủy lực, một bộ bơm dầu thủy lực, hai ống thủy lực và hai bộ van điện từ.
Áp dụng các thành phần hệ thống thủy lực thương hiệu hàng đầu để đảm bảo độ ổn định và tuổi thọ, tránh rò rỉ.
Cung cấp năng lượng ban đầu cho máy cắt thông qua một thùng dầu kín. Nó tắt mà không cần cắt, điều này có thể tiết kiệm điện.

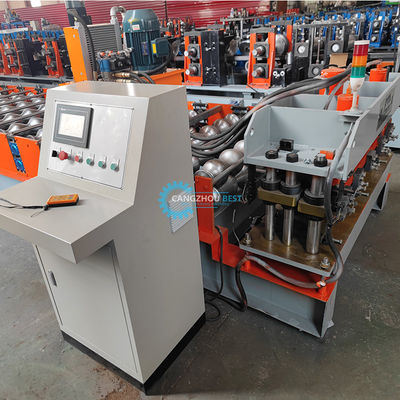

Hệ thống điều khiển điện
Đo chiều dài tự động: một đơn vị dụng cụ đo chiều dài được ấn nhẹ lên bề mặt của tấm thép; dụng cụ sẽ lăn theo tốc độ di chuyển của tấm thép và sau đó cảm nhận để đo chiều dài của nó; độ không chính xác về chiều dài có thể được sửa đổi dễ dàng.
Đo số lượng tự động;
PLC được sử dụng để kiểm soát chiều dài & số lượng. Máy sẽ tự động cắt theo chiều dài và dừng khi đạt được số lượng yêu cầu;
Bảng điều khiển: Công tắc kiểu nút, hiển thị LED chiều dài và số lượng;
Đơn vị chiều dài: milimet;
Chức năng bảo vệ quá tải động cơ, quá dòng hệ thống, ngắn mạch;
Hiển thị tổng chiều dài và tổng số lượng đã sản xuất.
Quy trình Dòng
Nhà máy của chúng tôi
| 1. Làm thế nào để yêu cầu báo giá chính xác của máy tạo khung? |
| 1.) Thông thường, chúng tôi đưa ra báo giá chính xác dựa trên hồ sơ bản vẽ, vì vậy nếu bạn muốn nhận báo giá chính xác, vui lòng cho chúng tôi xem hồ sơ bản vẽ trước. |
| 2.) Máy có thể được thiết kế theo nhiều loại và phương pháp, đối với khung máy, thương hiệu PLC, thương hiệu động cơ, tất cả sẽ ảnh hưởng đến giá cả. |
| 2. Điều khoản thanh toán: |
| 30% T/T, Số dư phải được thanh toán trước khi vận chuyển sau khi kiểm tra. Chúng tôi cũng chấp nhận thanh toán L/C, O/A, D/P. |
| 3. Dịch vụ sau bán hàng của bạn là gì? |
| Thời gian bảo hành của máy tạo khung là 24 tháng, nếu các bộ phận bị hỏng không thể sửa chữa, chúng tôi có thể gửi cái mới để thay thế miễn phí, nhưng bạn cần tự trả chi phí chuyển phát nhanh. Chúng tôi cung cấp hỗ trợ kỹ thuật cho toàn bộ vòng đời của Máy tạo hình cuộn T Bar. |
| 4. Làm thế nào để đến thăm công ty của bạn? |
| a. Bay đến sân bay Bắc Kinh: Bằng tàu cao tốc từ Bắc Kinh Nam đến Thương Châu Tây (1 giờ), sau đó chúng tôi có thể đón bạn. |
| b. Bay đến Sân bay Thượng Hải: Bằng tàu cao tốc từ Thượng Hải Hồng Kiều đến Thương Châu Tây (4,5 giờ), sau đó chúng tôi có thể đón bạn. |
