Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Kim loại C Hình dạng Trần nhà có lông theo dõi / Vách thạch cao Vật liệu thép Máy tạo hình cuộn Keel | Màu sắc: | Màu xanh |
|---|---|---|---|
| Tốc độ máy: | 4-6m/phút | kích thước máy: | 25mx2.2mx2.5m |
| Công suất máy: | 22kw+7kw | Loại cắt: | Máy thủy lực |
| Làm nổi bật: | Máy tạo hình cuộn thép stud,máy tạo hình cuộn |
||
Máy cắt dây
Chiều rộng tối đa: 1250 mm
Chiều kính bên trong: Φ450 Φ550 mm
Chiều kính bên ngoài: 1500 mm
Khả năng tải tối đa: 5000 kgs
Loại:Tự động hoặc thủy lực
(1) Biểu đồ bố trí:
50mm 75mm C-shaped keel
(2) Luồng công việc:
Mở tròn, nạp, hình thành, cắt, sản phẩm hoàn thiện
(3) Thành phần của máy:
Uncoiler, hình thành phần, cắt phần, phòng điều khiển, bơm dầu,
(4) Các thông số chính:
1. Uncoiler
(1) Khả năng tải: 3 tấn
(2) đường kính bên trong: 450-550mm
(3) đường kính bên ngoài: 1200mm
2. Phần đúc
(1) Số bài hát: 12
(2) Vật liệu cuộn: # 45 thép
(3) Vật liệu trục: # 45 thép
(4) Độ kính trục: 70mm
(5) Bảng bên: vòm nhỏ
(6) Phân khung: hàn ống vuông
(7) Sức mạnh: 3kw
(8) Chế độ truyền: 0,6
(9) Tốc độ: 30m/min
3Thiết bị ngắt: ngắt mà không dừng
(1) Vật liệu dao CR12
(2) Sức mạnh: 3kw
(3) Sức mạnh động cơ máy chủ riêng: 2.2kw
(4) Phương pháp cắt: thủy lực
4Hệ thống điều khiển:
(1) Hệ thống điều khiển PLC
Giá: Giá xuất xưởng bao gồm thuế 70.000 (bao gồm thuế cộng 12 điểm)
Phương pháp thanh toán: 30% tiền đặt cọc, 70% thanh toán cuối cùng nên được thanh toán trước khi vận chuyển.
Thời gian giao hàng: 25 ngày sau khi nhận được tiền đặt cọc
Các bộ phận máy
| Không, không. | Tên | Qty |
| 1. | Máy cắt cuộn | 1 bộ |
| 2. | Máy tạo cuộn | 1 bộ |
| 3. | Máy làm mỏng | 1 bộ |
| 4. | Hộp điều khiển PLC | 1 bộ |
| 5. | Máy bơm thủy lực | 1 bộ |
| 6. | Bảng đầu ra | 1 bộ |
| 7. | Thiết bị cắt cưa | 1 bộ |
Máy cắt dây
| Loại | Loại thủ công (tiêu chuẩn) | Loại thủy lực(lựa chọn) |
| Hình ảnh |  |
|
| Chiều rộng | 1250mm | 1500mm |
| Công suất | Tối đa 5 tấn | Từ 5-15 tấn |
| Chiều kính bên trong | φ508-610mm | φ508-610mm |
| Chiều kính bên ngoài | φ1500mm | φ1800mm |

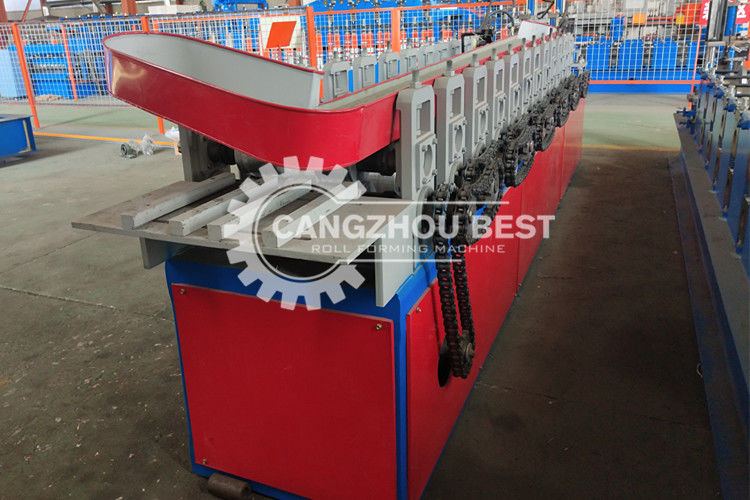

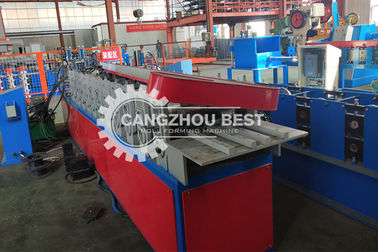

hình thành cuộn
| Điểm | Chi tiết thông số | ||||||||
| Vật liệu chế biến | GI và PPGI | ||||||||
| Độ dày vật liệu | 0.25-0.8mm | ||||||||
| Khung máy | Thép 360 # H, Sử dụng hàn đường chéo, đo bằng dụng cụ để đảm bảo khung cuối cùng là chính xác cao | ||||||||
| Bảng bên cạnh máy |
|
||||||||
| Các trạm hình thành | 13-22 trạm (theo hồ sơ) | ||||||||
| Máy cuộn |
Thép rèn loại cao số 45, tráng mạ cứng với độ dày 0,05mm |
||||||||
| Cánh máy | φ70-80mm thép cao bảo vệ số 45 sau khi điều trị, | ||||||||
| Máy phân cách | CNC quay chính xác cao | ||||||||
| Vòng xích máy | Lối xích Haerbin của Trung Quốc hoặc vòng xích quốc tế SKF (tùy chọn) | ||||||||
| Hệ thống lái xe | Chuỗi 1 inch hoặc hộp bánh răng (tùy chọn) | ||||||||
| Năng lượng máy | 3kw-11kw ((theo hồ sơ) | ||||||||
| Tốc độ hoạt động của máy | 8-12m/min hoặc 10-30m/min (tùy chọn) | ||||||||
| Loại điều chỉnh máy | Sau khi lắp đặt máy, chúng tôi sẽ kiểm tra nó chính mình, so sánh với bản vẽ hồ sơ, sự khác biệt được kiểm soát trong 0.5mm |
Máy làm mỏng
| Điểm chính | Chi tiết thông số |
| 1Các nhóm cuộn | 22 Nhóm |
| 2.Bức ảnh | |
| 3Vật liệu cuộn | Cao su |
| 4. Chuỗi đường kính cuộn | φ180mm |
| 5.Kích thước ống vuông | 180x180mm |
| 6Chiều dài máy mài | 8-12m |

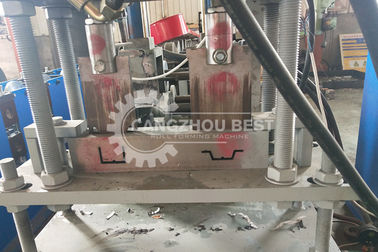

Cắt
| Loại |
Cắt cưa liên tục |
| Vật liệu của lưỡi dao | CrMnSi |
| Chiều kính |
500mm |
| Làm việc | Loại động cơ |
Stacker
| Loại |
Hướng dẫn |
|
| Chiều dài | 1.5m-2m | 6m hoặc 12m |
PLC
| Điểm chính | Chi tiết thông số |
| PLC |
Delta ((standard) hoặc theo yêu cầu của bạn |
| Máy biến đổi | Trung Quốc thương hiệu (tiêu chuẩn) hoặc theo yêu cầu của bạn |
| Màn hình cảm ứng | Mcgs (tiêu chuẩn) hoặc theo yêu cầu của bạn |
| Bộ mã hóa | Trung Quốc thương hiệu (tiêu chuẩn) hoặc theo yêu cầu của bạn |
| Điện áp/HZ/Phase | 380v/50-60hz/3phase |
Máy bơm thủy lực
| Điểm chính | Chi tiết thông số |
| Động cơ |
3kw Trung Quốc thương hiệu hoặc theo yêu cầu của bạn |
| Bơm | Thương hiệu Trung Quốc hoặc theo yêu cầu của bạn |
| Van điện tử | Thương hiệu Trung Quốc hoặc theo yêu cầu của bạn |
| Hệ thống làm mát |
Quạt làm mát |
Hồ sơ công ty
Cangzhou Best Machinery Manufacturing co., LTD chuyên sản xuất thiết bị cao cấp, nhà sản xuất thiết bị tạo cong lạnh, có một kỹ sư chuyên nghiệp để hướng dẫn kỹ thuật.Kỹ sư tham gia thiết kế thiết bị máy cong lạnh trong hơn 20 năm,có một sự phong phú của khái niệm thiết kế.Có thể cung cấp cho người dùng một loại thiết kế và sản xuất đặc biệt.Đồng thời để bán thiết bị cho lắp đặt,hướng dẫn,sản xuất,đưa vào hoạt động một cửa hàng dịch vụ
Người liên hệ: Arno Hao
Tel: +8618717894416
