Thông tin chi tiết sản phẩm:
|
| Tên: | Máy tạo hình cuộn và theo dõi | Mã hoá: | Omron |
|---|---|---|---|
| Vật liệu: | thép | hệ thống cắt: | cắt thủy lực |
| Cấu trúc: | 7,5 * 1,2 * 1,5m | dung sai cắt: | ±2mm |
| Độ dài cắt: | Điều chỉnh | ||
| Làm nổi bật: | máy bay tốc độ cao stud cuộn cũ,Máy đệm và đường dây ván gipsum,Máy hình dáng đường cao su |
||
Ngành công nghiệp áp dụng
Khách sạn, cửa hàng may mặc, cửa hàng vật liệu xây dựng, cửa hàng sửa chữa máy móc, nhà máy sản xuất, nhà máy thực phẩm và đồ uống, trang trại, nhà hàng, sử dụng gia đình, bán lẻ, cửa hàng thực phẩm, cửa hàng in ấn,Công trình xây dựng, Năng lượng và khai thác mỏ, cửa hàng thực phẩm và đồ uống, Công ty quảng cáo, khác.
|
Tên |

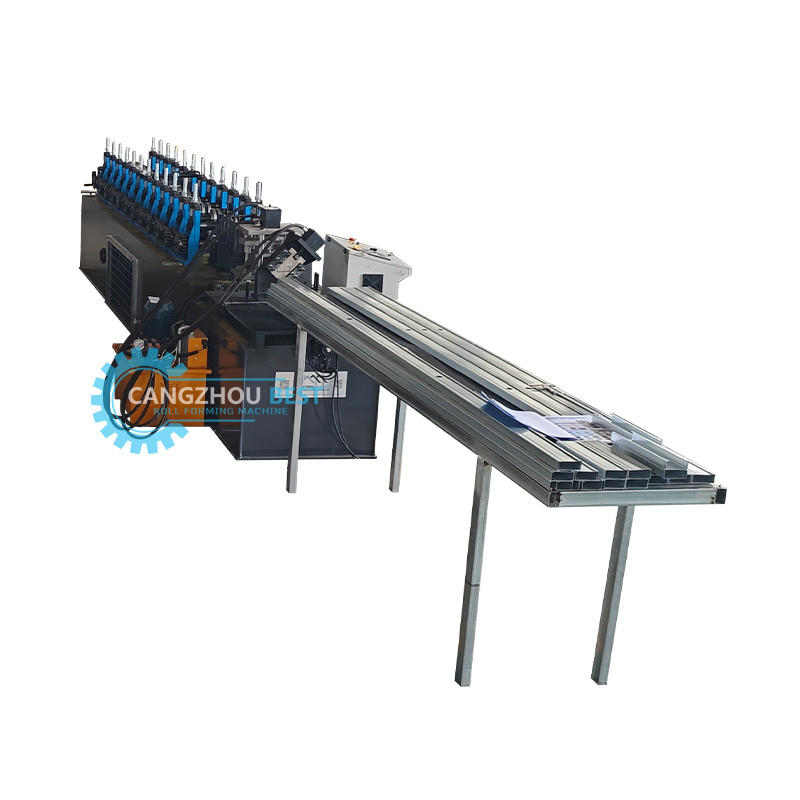

Kim loại Stud và Track C Purlin kênh Roll hình thành máy |
|
Vật liệu thích hợp |
Vòng cuộn thép màu hoặc kẽm, HRB60 hoặc tương đương |
|
Phạm vi độ dày |
0.3-0.8 mm |
|
Phạm vi chiều rộng cuộn dây |
Theo bản vẽ của anh. |
|
Điện |
380V, 50 Hz, 3 pha hoặc theo nhu cầu của bạn. |
|
Cấu trúc |
Khoảng 4,8 * 0,8 * 1,2 m ((L * W * H), theo bản vẽ |
|
Cắt |
Tự động dừng lại và cắt khi nó đến với bộchiều dài. |
|
Chiều dàiBảng |
Bạn có thể thiết lập chiều dài theo nhu cầu của bạn. Nó được điều khiển bởi PLC Độ chính xác chiều dài: ±1mm. |
Hình vẽ hồ sơ
WDòng chảy hoạt động:
Decoiler------feeding------roll forming------cắt theo chiều dài------output table
MDanh sách các thành phần của achine:
| Tên | Không. | Đơn vị |
| 1.De-coil | 1 | tập hợp |
| 2Máy tạo hình | 1 | tập hợp |
| 3Thiết bị cắt | 1 | tập hợp |
| 4Hộp điều khiển PLC | 1 | tập hợp |
| 5.Trạm bơm thủy lực | 1 | tập hợp |
| 6Bảng hỗ trợ sản xuất | 1 | tập hợp |
MMột thông số kỹ thuật:

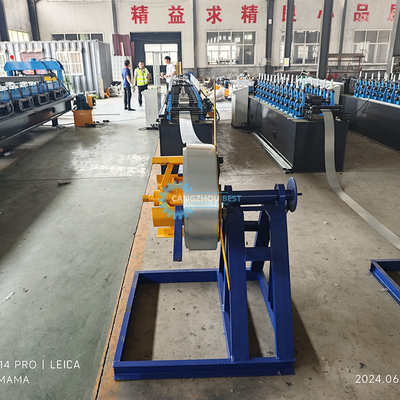

1. DECOILER
(1) Độ rộng tối đa: 500mm
(2) Diameter bên trong: Φ450 Φ550 mm
(3) Chiều kính bên ngoài: 1500 mm
(4) Khả năng tải tối đa: 3000 kgs

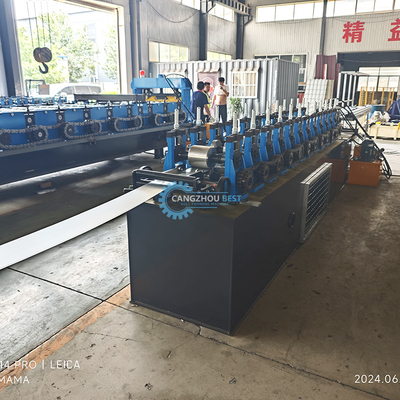

2. Máy tạo cuộn
(1) Độ dày vật liệu: 1,0 mm PPGI và GI
(2) Số lượng trạm xe lăn: 8 nhóm
(3) Vật liệu cho cuộn: thép Cr12 được đánh bóng và phủ crôm HRC58-62 °
(4) Vật liệu cho trục: thép hạng cao 45# được đánh bóng và phủ chrome HRC58-62°
(5) Chiều kính trục: 50mm
(6) Bảng khung: 14mm
(7) Khung dưới: thép phần H 36#
(8) Sức mạnh động cơ: 3kw
(9)Loại động cơ: chuỗi
(10) Tốc độ: 8-12m/min

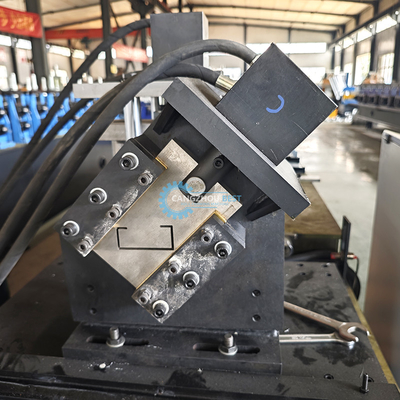

3. Thiết bị ngắt
Vật liệu cho Cut-Off Modular:Cr12 thép sau khi điều trị
Khó khăn để xử lý nhiệt:HRC58 ′′ 62°
Loại cắt: cắt khuôn
Động cơ để đứng thủy lực: 3kw
4.Hộp điều khiển PLC
(1) Loại: Hệ thống điều khiển tần số PLC với màn hình cảm ứng
(2) PLC: Delta
(3) Thương hiệu mã hóa: Omron
(4) Lỗi chiều dài: ±2mm
(5)Ngôn ngữ: Tiếng Anh và Trung Quốc
(6) Năng lượng: 380v / 50HZ, 3Phase (tùy thuộc vào yêu cầu của khách hàng)
5. máy bơm thủy lựcCÁCH
(1) Loại dầu: 46# dầu thủy lực
(2) Thương hiệu máy bơm: Trung Quốc
(3) Ventilator làm mát
6. Bảng hỗ trợ sản xuất
(1) Không có loại điện
(2) Chiều dài: 2m
