Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Hệ thống thẳng đứng Custozimed Z SHAPE PETECT ROLL MÁY | Màu sắc: | Màu xanh hoặc theo yêu cầu của bạn |
|---|---|---|---|
| Tốc độ máy: | 8-10m/phút | kích thước máy: | 9mx1,5mx1,5m |
| Công suất máy: | 11kW+3kW | hệ thống điều khiển: | Chuỗi hoặc hộp số |
| Hệ thống điều khiển: | PLC | Loại cắt: | thủy lực |
| Bảo hành: | 2 năm | CẢ ĐỜI: | Hơn 10 năm |
| Làm nổi bật: | Máy tạo hình cán nguội chi tiết tiếp xúc,Máy tạo cuộn hình Z,Máy tạo hình cán nguội hệ thống đứng |
||

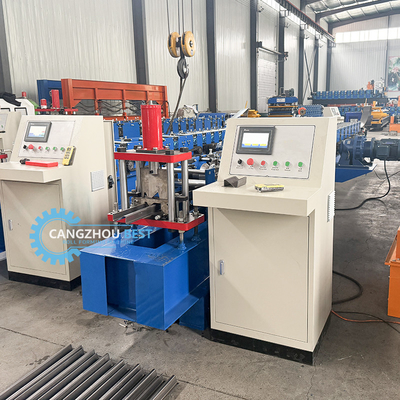

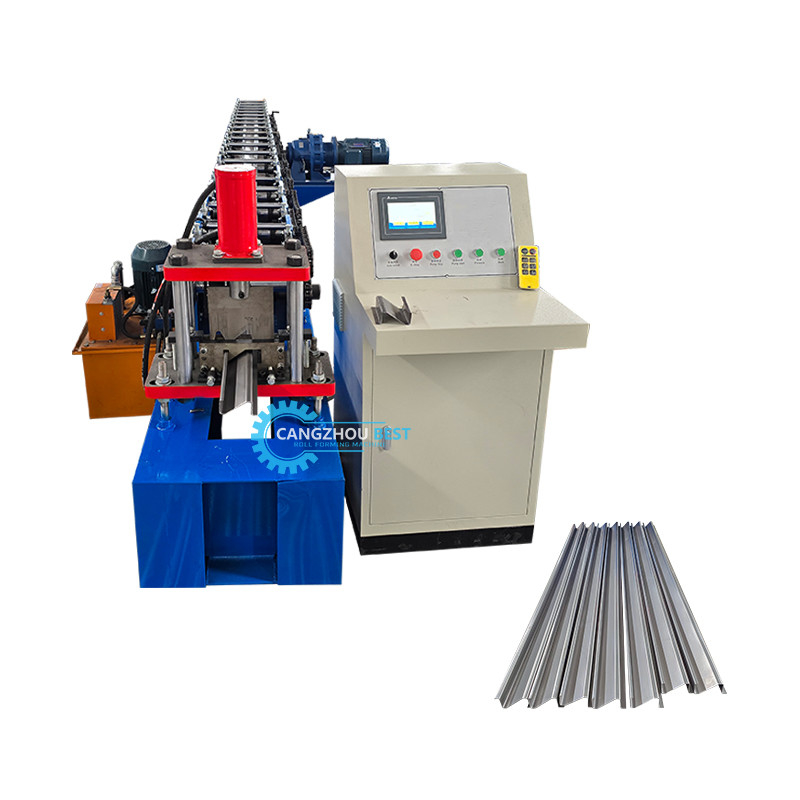

Hệ thống thẳng đứng Custozimed Z hình dạng phần liên hệ Roll Forming Machine
Dòng chảy làm việc
Decoiler-----feeding ------ roll forming --------cắt ------ bảng đầu ra
Thành phần máy
| Máy cắt cuộn | 1 bộ |
| Thiết bị xếp bằng | 1 bộ |
| Máy tạo hình | 1 bộ |
| Thiết bị cắt | 1 bộ |
| Hộp điều khiển PLC | 1 bộ |
| Trạm bơm thủy lực | 1 bộ |
| Bảng hỗ trợ sản xuất | 1 s |
1. DECOILER
(1) Độ rộng tối đa: 500mm
(2) Diameter bên trong: Φ450 Φ550 mm
(3) Chiều kính bên ngoài: 1500 mm
(4) Khả năng tải tối đa: 3000 kgs

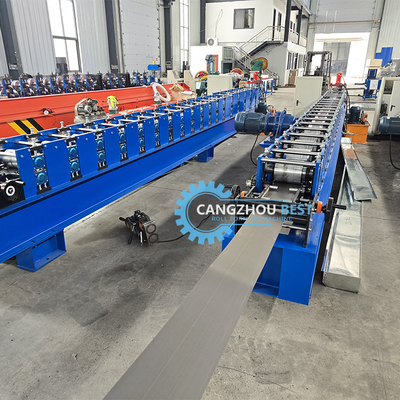

2. Máy tạo cuộn
(1) Độ dày vật liệu: 1,2-2,0mm PPGI và GI
(2) Số lượng trạm xe lăn: 18 nhóm
(3) Vật liệu cho cuộn: thép Cr 12 được đánh bóng và phủ chrome HRC58-62 °
(4) Vật liệu cho trục: thép hạng cao 45# được đánh bóng và phủ chrome HRC58-62°
(5) Độ kính của trục: 80mm
(6) Bảng khung: 20mm
(7) Khung dưới:bơm hàn ống thép
(8) Sức mạnh động cơ:7.5kw
(9)Loại động cơ: chuỗi
(10) Tốc độ: 8-12m/min
3 Thiết bị ngắt
(1)Vật liệu cho cắt Modular:Cr12 thép sau khi điều trị
(2) Khó khăn để xử lý nhiệt:HRC58 ′′ 62°
(3) Loại cắt: Máy cắt bay, cắt không ngừng
(4) Động cơ cho Đứng thủy lực: 3kw
4.Hộp điều khiển PLC
(1) Loại: Hệ thống điều khiển tần số PLC với màn hình cảm ứng
(2) PLC: Delta
(3) Thương hiệu mã hóa: Omron
(4) Lỗi chiều dài: ±2mm
(5)Ngôn ngữ: Tiếng Anh và Trung Quốc
(6) Năng lượng: 380v / 50HZ, 3Phase
(điều đó phụ thuộc vào yêu cầu của khách hàng)
5.Máy bơm thủy lựcCÁCH
(1) Loại dầu: 46# dầu thủy lực
(2) Thương hiệu máy bơm: Trung Quốc
(3) Ventilator làm mát
6. Bảng hỗ trợ sản xuất
(1) Không có loại điện
(2) Chiều dài: 2m
