Thông tin chi tiết sản phẩm:
|
| Vật liệu lưỡi cắt: | Cr12, xử lý nhiệt | Trọng lượng: | 5T hoặc theo yêu cầu |
|---|---|---|---|
| Hệ thống điều khiển: | Hệ thống điều khiển PLC | Vật liệu thô: | Tấm cuộn được sơn sẵn, mềm |
| Đường kính trục: | 75mm | Vật liệu con lăn: | thép 45 # |
| Làm nổi bật: | Máy làm tấm lợp Euro Tile,Máy tạo hình cuộn thép 0.4-0.6mm,Thiết bị tạo cuộn gạch mái nhà |
||

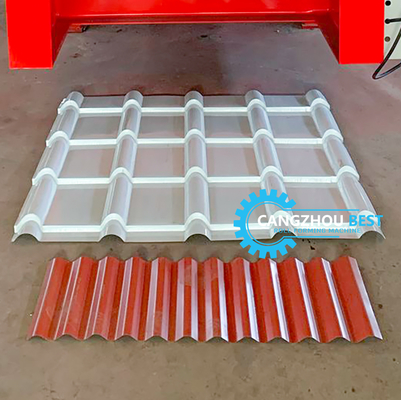

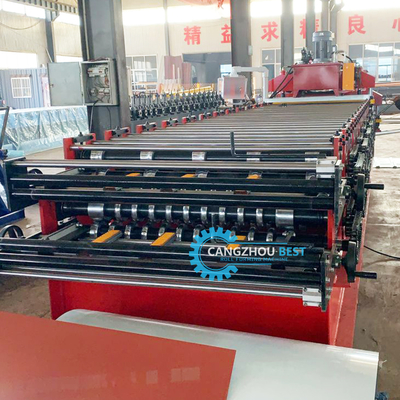

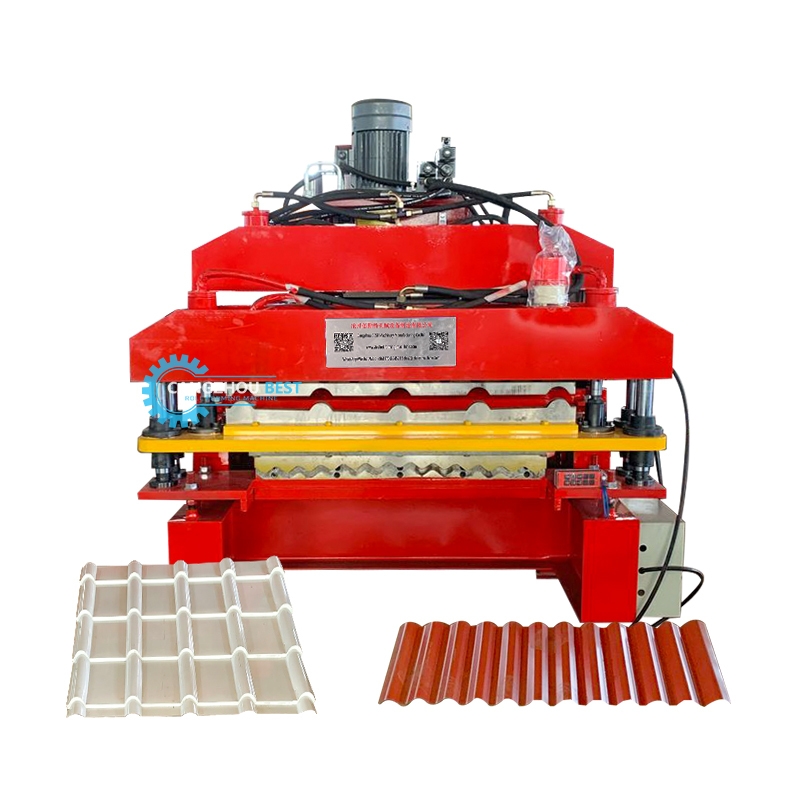

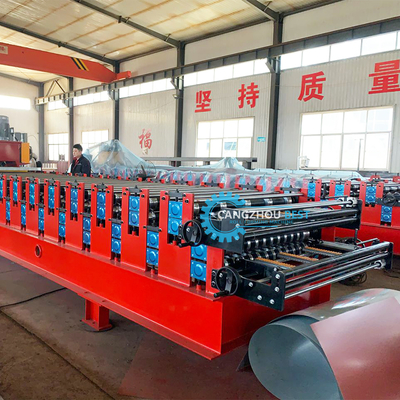

Máy tạo hình cuộn tấm lợp mái thép Euro Tile/Roman Tile/Bamboo Tile
Chi tiết nhanh:
Ứng dụng:
Hầu hết thời gian, máy tạo hình cuộn ngói tráng men có nhiều trạm tạo hình cuộn và dụng cụ cán hơn so với máy tạo hình cuộn tấm lợp mái thông thường, và một thiết bị ép thủy lực bổ sung cũng góp phần làm tăng giá so với máy tạo hình cuộn tấm lợp mái kim loại thông thường.
Hồ sơ hình dạng bán tròn này phổ biến ở Philippines, Sri Lanka với áp lực cường độ cao
Danh sách máy:
| Tên | SỐ | Đơn vị |
| 1. Bộ xả cuộn | 1 | bộ |
| 2. Máy tạo hình | 1 | bộ |
| 3. Thiết bị cắt | 1 | bộ |
| 4. Tủ điều khiển PLC | 1 | bộ |
| 5. Trạm bơm thủy lực | 1 | bộ |
| 6. Bàn đỡ sản phẩm | 1 | bộ |
Mô tả/Thông số kỹ thuật chi tiết của dây chuyền hoàn chỉnh:
Hệ thống thủy lực để mở rộng lỗ trong cuộn, Động cơ bơm: 3KW
Đường kính trong cuộn = 510±30mm
Khả năng tải: Tối đa 5 tấn
Chiều rộng cuộn tối đa 1250mm
Loại mở rộng hình nêm côn
Động cơ truyền động để quay cuộn, 3KW
Điều khiển cắt thông minh
Chỉ để cắt bỏ phần cuối của tấm cuối cùng
Độ dày làm việc: tối đa 0.6mm
| Vật liệu tạo hình cuộn phù hợp | Tấm thép màu hoặc tấm thép mạ kẽm, vật liệu mềm |
| Độ dày | 0.4mm*0.6mm |
| Khổ đầu vào cuộn | 1219mm |
| Thiết kế khung xe | Thiết kế khung tấm tường, độ dày tấm 18mm |
| Các giai đoạn tạo hình cuộn | 16 giai đoạn |
| Vật liệu của con lăn tạo hình | Thép 45#, máy tiện CNC, Mạ Chrome cứng |
| Đường kính trục | Φ75mm |
| Công suất động cơ chính | 7.5Kw |
| Tốc độ sản xuất | 3-4m/phút, 7-8m/phút theo yêu cầu |
| Độ sâu bậc | 20mm hoặc theo yêu cầu |
| Khoảng cách bậc | 350mm hoặc theo đơn đặt hàng |
| Nhóm thủy lực | 7.5Kw với hệ thống làm mát quạt chuyên nghiệp |
| Vật liệu của lưỡi cắt | Cr12, xử lý nhiệt |
| Tiêu chuẩn điện áp | 415V/50Hz/3Ph hoặc theo yêu cầu của khách hàng |
| Màu chủ đạo của máy được sơn | RAL 5015 (Xanh lam) hoặc theo yêu cầu của khách hàng |
PLC và màn hình cảm ứng thương hiệu Siemens, Biến tần thương hiệu Schneider/ Shihlin/ Delta, Bộ mã hóa Omron
Kiểm soát số lượng, chiều dài vẽ (250-350mm) & chiều dài cắt (tối thiểu 800mm) tự động.
Dung sai cắt theo chiều dài ≤±1mm
Điện áp điều khiển 24V
