Thông tin chi tiết sản phẩm:
|
| tên: | Máy tạo hình nền tảng sàn cao tầng sườn cho cấu trúc thép | cần container: | 1x40GP |
|---|---|---|---|
| Điện áp: | 380v | Công suất sản xuất: | 6-8m/phút |
| Các điểm bán hàng chính: | Dễ sử dụng | Nơi xuất xứ:: | Hà Bắc, Trung Quốc |
| Chất liệu máy cắt: | Thép khuôn CR12 | Trọng lượng: | 11T |
| nguyên liệu: | thép | Độ dày ((mm): | 0,8-1,2 |
| Làm nổi bật: | Máy tạo hình tôn sàn bằng thép hình,Máy tạo hình servo motor,Thiết bị tạo hình cuộn sàn |
||
1. Đặc điểm của sàn Decking Roll Forming Line: Các sàn kim loại được sản xuất bởi sàn sàn dây chuyền hình thành cuộn có sức mạnh cao với bước sóng lớn. nó dính chặt vào bê tông. được sử dụng trên tòa nhà cao, nó không chỉ tiết kiệm tấm khuôn thép, nó còn giúp giảm thiểu các tác động của các loại vật liệu khác.nhưng cũng làm giảm trọng lượng của tầngVới cùng một khả năng chịu, nó tiết kiệm thép và cắt giảm đầu tư tương ứng.
2. MMột thông số kỹ thuật:
| Chi tiết về bộ phận | Tên mặt hàng | Thông số kỹ thuật |
| Vật liệu | Vật liệu thô | Thép galvanized |
| Độ dày | 0.8-1.2 mm | |
| Máy | Trạm cuộn | 20 hoặc phụ thuộc vào bản vẽ của khách hàng |
| Chiều kính trục | 95 mm | |
| Vật liệu trục | Thép 45# với 0,05mm crôm | |
| Độ cứng vật liệu cuộn 30-40 HRC | GCr 15 | |
| Kích thước máy | Khoảng 15×2×1,3 m | |
| Trọng lượng máy | Khoảng 15 tấn | |
| Màu máy | Theo yêu cầu của khách hàng | |
| Tốc độ làm việc | 8-20 m/min | |
| Máy cắt | Độ cứng | 50-65 HRC |
| Giảm dung nạp | ± 1 mm | |
| Vật liệu | Cr 12 | |
| Hoạt động | Tắt bằng thủy lực | |
| Sức mạnh | Cách lái xe | Chuỗi 2 inch |
| Năng lượng chính | 11 kw * 2 | |
| Năng lượng bơm | 4 kw | |
| Điện áp |
380v/50HZ,3P hoặc tùy chỉnh theo yêu cầu của khách hàng |
|
| Hệ thống điều khiển | Thương hiệu PLC | Delta được làm ở Twaiwan. |
| Màn hình | Màn hình cảm ứng | |
| Ngôn ngữ | Trung Quốc và tiếng Anh hoặc thêm ngôn ngữ như nhu cầu của khách hàng | |
| Máy cắt dây | Hoạt động | Hướng dẫn |
| Khả năng cân nặng | 5 tấn | |
| Giá cả | Miễn phí như một món quà | |
| Bàn tiếp nhận | Hoạt động | Hướng dẫn |
| Chiều dài | 3 m | |
| Giá cả | Miễn phí như một món quà |
| Các thành phần của máy: | ||
| Máy cắt dây | 1 bộ | |
| Thiết bị cho ăn và hướng dẫn | 1 bộ | |
| Hệ thống ép | 1 bộ | |
| Máy tạo cuộn chính | 1 bộ | |
| Thiết bị cắt | 1 bộ | |
| Hệ thống cắt thủy lực | 1 bộ | |
| Hệ thống điều khiển PLC | 1 bộ | |
| Bỏ hết bàn. | 1 bộ | |
|
Dòng chảy quy trình:
Decoiler -- Feeding & Guiding -- Pressing -- Roll Forming -- Hydraulic Cutting ️ Sản phẩm đến Run Out Table |
||
3Chi tiết máy:
1- Kích thước: 1700mm*1000mm*800mm
2. Chiều rộng của việc cho ăn: 1300mm
3- Đường kính bên trong của cuộn dây: biến đổi, từ 480 mm đến570mm
4. Trọng lượng cuộn tối đa: 5000 kg;
5. Chế độ mở rộng & chiến đấu: mở rộng & chiến đấu bên trong bằng tay
6Cách cho ăn: thủ công
7. bù kim loại không cuộn: bao gồm, đảm bảo ăn đồng đều ở tất cả tốc độ sản xuất;
8Màu: Xanh (hoặc cơ sở theo yêu cầu của khách hàng)
9Số lượng: 1

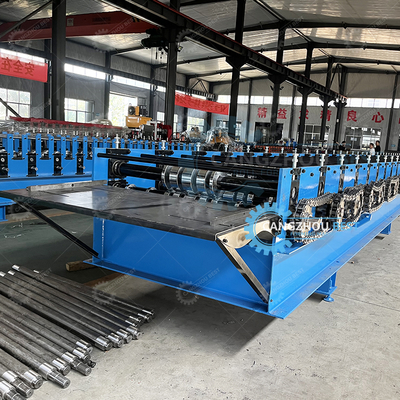

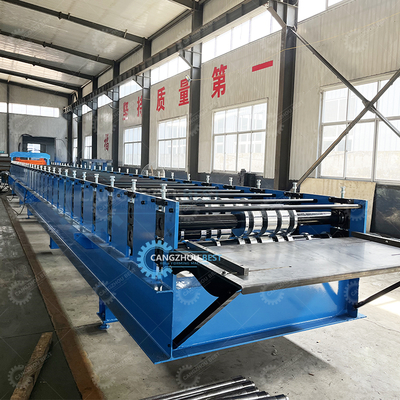

Chăn nuôi:
1. Trung tâm điều chỉnh của các cuộn hình thành và đủ chiều dài để ngăn chặn chuyển động bên của dải trên lối vào của nó để phẳng.
2. Loại cấp: điều chỉnh1- Vật liệu của hồ sơ: Q195, Q235, GI hoặc thép màu
2- Độ dày: 0,5-1,2mm
3. Lực lượng động cơ chính: 11kwx2, động cơ AC, động cơ bên trong máy chính (Màu hiệu: Guomao của Trung Quốc) (theo thiết kế cuối cùng)
4. Máy điện áp, tần số, giai đoạn: 380 V, 50 Hz, 3Phase
5Trạm cuộn: 30 trạm (theo thiết kế cuối cùng)
6. Vật liệu cuộn: bề mặt mạ crôm ASTM1045 với độ cứng,CNC,
7- Độ kính trục: ¢ 85mm vật liệu: SAE1045 với dập và làm nóng
8Tốc độ tạo cuộn máy: không dưới 15m/min
9. Transmission: bằng dây chuyền, một inch, đường dây kép

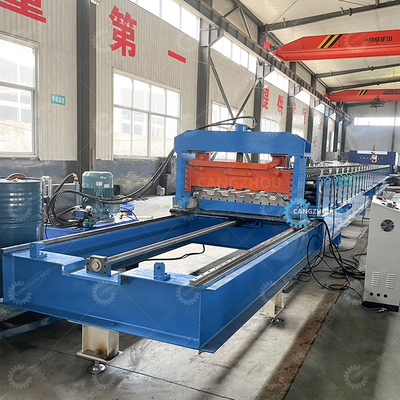

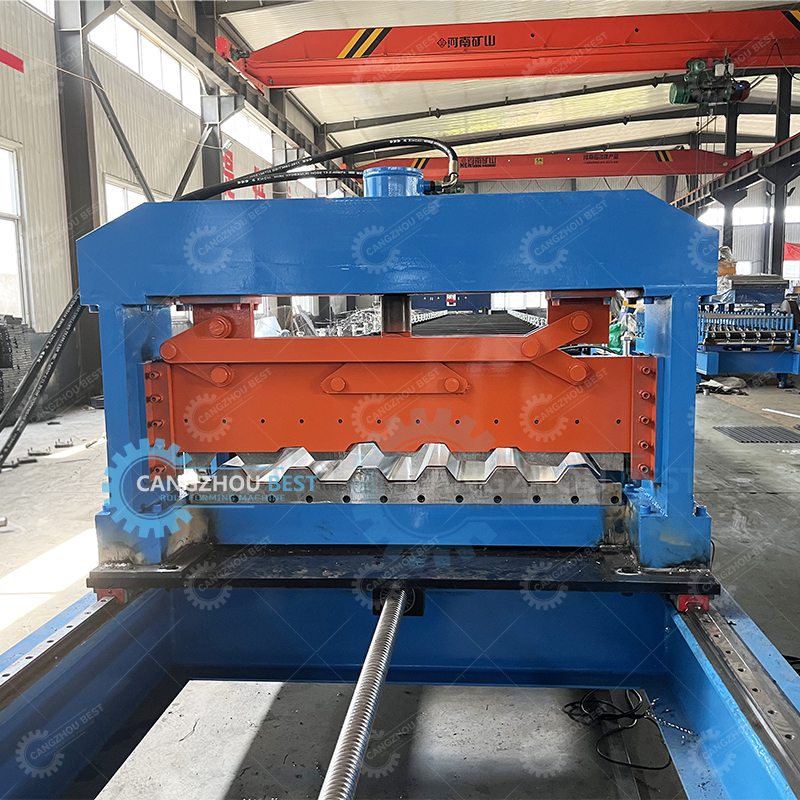

1- Thiết bị cắt ngang hồ sơ cho phép cắt hồ sơ uốn cong mà không làm hỏng lớp phủ kim loại và đảm bảo cắt trơn tru;
2- Nạp hồ sơ cắt cuối cùng từ thiết bị: tự động nếu chiều dài hồ sơ cuối cùng không dưới 2000 mm;
3. Cắt sau khi hình thành: Cắt tấm sau khi hình thành cuộn đến chiều dài cần thiết
4Sử dụng hai xi lanh thủy lực để hoạt động phải bao gồm một bộ điều chỉnh dòng chảy để đạt được một con dao hạ đồng đều.
5. Lượng cắt bằng thủy lực, 5,5KW
6. áp suất làm việc: 12-20Mpa điều chỉnh
7. Các chuỗi cắt cũng được chứa và điều khiển bởi cùng một chương trình PLC
8- Khoan dung chiều dài: +/- 1,5mm cho mỗi sản phẩm cuối cùng
9Số lượng: 1
1. Sức mạnh thủy lực: 5.5kw
2. áp suất làm việc: 12Mpa điều chỉnh
3. van điện tử: 1 nhóm
4Dầu thủy lực: 46# dầu thủy lực
5. Màu; xanh dương (hoặc cơ sở theo yêu cầu của khách hàng)
6Số lượng: 1
1- Đơn vị cắt có thể lập trình, chiều dài khác nhau trong một chu kỳ lập trình không giới hạn số lượng (không dừng thiết bị vận hành): sẽ được cung cấp.
2. 5 nhóm dữ liệu có thể được thiết lập cùng một lúc
3- Tự động dừng thiết bị sau khi hoàn thành chương trình cắt: sẽ được cung cấp.
4Điện áp, tần số, giai đoạn: 380 V, 50 Hz, 3Phase
5. Độ dài không chính xác có thể được sửa đổi dễ dàng.
6. Bảng điều khiển: nút loại chuyển đổi và màn hình cảm ứng
7. Đơn vị chiều dài: milimét (được bật trên bảng điều khiển)
8. PLC thương hiệu: Panasonic
9. Thương hiệu biến tần: Yaskawa
10. Màn hình cảm ứng: Đài Loan Weinview
11Màu sắc: Xám
12Số lượng: 1
1. Khung: hàn bằng ống
2. Kích thước: khoảng 1,0m dài * 1,0m rộng * 0,9m cao
3Một cái bàn ngoài với một cái quạt hỗ trợ.
4Vòng đỡ: ASTM 1045 với crôm
5- Chiều kính của cuộn: 55mm
6. mùi: xanh
7Số lượng: 1 đơn vị
4- Chất tải và đóng gói:
1) Thùng chứa 20'/40'
2) Máy chúng ta sẽ bọc trong nhựa và gắn các dấu hiệu
3) Các thành phần máy móc khác và công cụ chúng tôi có một hộp gỗ
4) Trước khi tải, chúng tôi sẽ sửa chữa và kiểm tra máy
5) Trước khi vận chuyển, chúng tôi sẽ mời khách hàng của chúng tôi để kiểm tra máy một lần nữa
