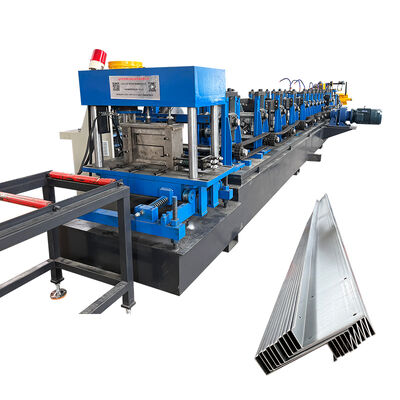

Đường dây sản xuất tự động đầy đủ Thay đổi nhanh C đến Z Máy tạo cuộn với Auto Stacker
Dòng sản xuất hoàn toàn tự động này có một thay đổi nhanh C đến Z cuộn hình máy với tích hợp tự động stacker,được thiết kế để hoạt động hiệu quả và liên tục trong môi trường sản xuất công nghiệp.
Các thông số kỹ thuật chính
- Vật liệu thích hợp: Thép dải
- Tốc độ làm việc: 8-10m/min (không bao gồm đâm và cắt)
- Sức mạnh động cơ chính: 11,5kw với máy giảm chu kỳ
- Sức mạnh của trạm thủy lực: 7.5kw
- Hệ thống điều khiển điện: Hệ thống điều khiển PLC với thương hiệu nổi tiếng
- Độ dày vật liệu: 1-3mm
- Chiều kính trục: 80mm
- Trạm xe cuộn: 12 trạm
- Trục mở rộng vật liệu: 200-600mm
- Kích thước: 11 × 1,3 × 1,35 mét
- Chế độ lái xe: Chuỗi truyền động
- Điện áp: 380V 3 pha 50HZ hoặc theo yêu cầu của khách hàng
- Vật liệu cuộn: Thép rèn loại cao 45# với xử lý quen
- Vật liệu cắt: thép khuôn CR12 với xử lý quen
- Hoạt động liên tục: khả năng hoạt động 24 giờ
- Công nhân cần thiết: 1-2 người điều hành
Các thông số kỹ thuật
| Parameter |
Thông số kỹ thuật |
| Tên sản phẩm |
Thay đổi nhanh C đến Z Roll Forming Machine |
| Hồ sơ |
Hình C, hình Z, hình U |
| Loại vật liệu |
Vòng xoắn thép galvanized |
| Độ dày |
1.5-3.0mm |
| Hãy chịu đựng sự căng thẳng |
Q235-345 Mpa |
| Tốc độ hình thành tối đa |
10-15m/min |
| Vật liệu cuộn |
Vỏ xách thép GCr15 |
| Loại xe lăn |
Chuyển tiếp dây chuyền |
| Máy điều khiển |
PLC |
| Hoạt động |
Màn hình cảm ứng và nút |
| Áp lực hệ thống thủy lực |
20 Mpa |
| Sức mạnh động cơ chính |
18.5-22 KW |
| Sức mạnh động cơ trạm thủy lực |
5.5 KW |
| Kích thước (L × W × H) |
Khoảng 10000×1000×1500mm |
| Trọng lượng |
Khoảng 10000 kg |
Cấu hình kỹ thuật chính
| Thành phần |
Thông số kỹ thuật |
| Cấu hình |
Manual Uncoiler, Guiding Platform, 9 Shaft Strip Leveler, Main Machine Of Roll Forming, Động cơ thủy lực, Thiết bị đâm trước, Thiết bị cắt trước, Trạm thủy lực, Điều khiển PLC, Bàn hỗ trợ |
| Hệ thống điều khiển |
PLC Inverter Encoder màn hình cảm ứng |
| Khung chính |
400mm H-Beam |
| Tổng công suất |
22 kw |
| Cung cấp điện |
380V, 3 giai đoạn, 50Hz |
| Tốc độ hình thành |
12-24m/min |
| Trạm cuộn |
18 ghế |
| Khả năng tháo cuộn |
3.5 tấn |
| Chiều kính cuộn |
80mm |
| Chiều rộng hiệu quả |
80-300mm |
| Độ dày cho ăn |
1.5-3.0mm |
| Độ dày của tấm nền |
20mm |
| Tiêu chuẩn cắt |
GCr12 |
| Tiêu chuẩn cuộn |
Gcr15# |
| Kích thước tổng thể |
Khoảng 8500×1000×1400mm |
| Tổng trọng lượng |
Khoảng 10T |
| Tùy chỉnh |
Theo yêu cầu của khách hàng |
Lưu ý: Tất cả các thông số kỹ thuật có thể được thay đổi theo nhu cầu của người dùng và chỉ được cung cấp để tham khảo.
Thông số kỹ thuật của thành phần
Máy mở cuộn bằng tay
Công suất tối đa: 5T

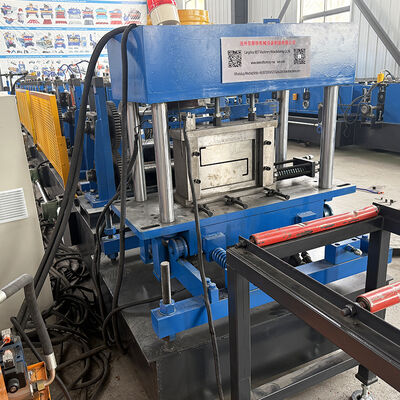

Thiết bị cắt trước & Thiết bị đâm trước
Động cơ thủy lực với máy tính điều khiển PLC cắt đứt dài cố định
- Khoan dung độ dài cắt: ±2mm
- Vật liệu: GCr12 với điều trị tắt 60-62 °C
Hệ thống thủy lực
Bao gồm động cơ điện, bể thủy lực, bơm dầu thủy lực và van điện từ
Năng lượng: 22 kW
Hệ thống điều khiển
Hệ thống điều khiển PLC với màn hình cảm ứng màu để điều chỉnh chiều dài mục tiêu
Chế độ máy tính: tự động hoặc thủ công
Bộ mã hóa
Bộ đếm chiều dài với điều chế xung

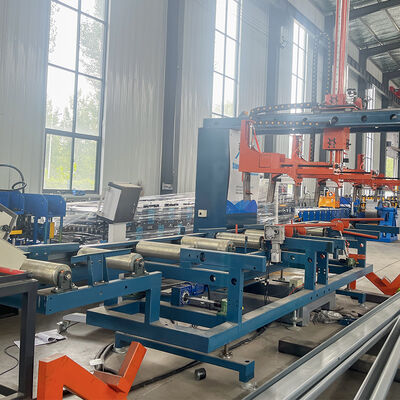

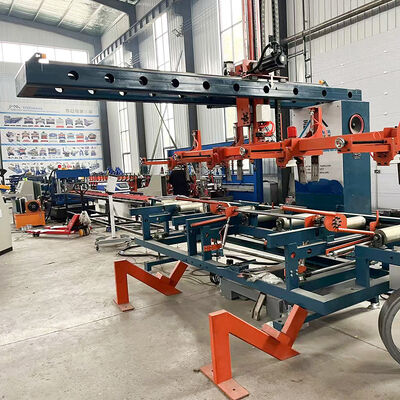

Đồ đống đơn giản
Được sử dụng để tải tấm hình thành
Câu hỏi thường gặp
Q1: Bạn là nhà sản xuất hoặc công ty thương mại?
Chúng tôi là nhà sản xuất
Q2: Bạn có kỹ sư ở nước ngoài không?
A2: Vâng, chúng tôi không chỉ cung cấp kỹ sư ở nước ngoài, mà còn cung cấp đào tạo kỹ thuật.
Q3: Bạn cung cấp các giải pháp tùy chỉnh?
A3: Chắc chắn, chúng tôi có thể thiết kế các thiết bị theo yêu cầu của bạn. Chúng tôi là chuyên gia thiết kế và sản xuất máy tạo tấm kim loại.
Q4: Làm thế nào để nhà máy của bạn làm về kiểm soát chất lượng?
A4: Không có sự khoan dung về kiểm soát chất lượng. Kiểm soát chất lượng tuân thủ ISO 9001. Mỗi máy phải vượt qua thử nghiệm chạy trước khi nó được đóng gói để vận chuyển.
Q5: Làm thế nào tôi có thể tin tưởng bạn rằng máy đã vượt qua thử nghiệm chạy trước khi vận chuyển?
A5: 1) Chúng tôi ghi lại video thử nghiệm cho tham khảo của bạn
2) Chúng tôi hoan nghênh bạn ghé thăm chúng tôi và thử nghiệm máy bởi chính mình trong nhà máy của chúng tôi.
Q6: Bạn có hỗ trợ sau bán hàng không?
A6: Vâng, chúng tôi rất vui khi tư vấn và chúng tôi cũng có các kỹ thuật viên có tay nghề để lắp đặt hoặc bảo trì cho bạn tại nơi của bạn.
Q7: Tôi có thể ghé thăm nhà máy của bạn để kiểm tra máy trên trang web không? Tôi nên mang theo gì khi tôi ghé thăm nhà máy của bạn?
A7: Chúng tôi là nhà sản xuất, và chúng tôi chào đón khách hàng đến thăm nhà máy của chúng tôi. Đối với thiết kế và phát triển sản phẩm đặc biệt, chúng tôi yêu cầu bạn mang theo một mảnh vật liệu thử nghiệm để thử nghiệm trên máy của chúng tôi tại chỗ.
Q8: Điều khoản thanh toán và thời gian giao hàng của bạn là gì?
A8: Chúng tôi thích 30% tiền gửi bằng T / T, 70% thanh toán bằng T / T sau khi bạn kiểm tra máy tốt và trước khi giao hàng. Hoặc không thể đổi lại LC tại chỗ là chấp nhận được. Sau khi chúng tôi nhận được tiền gửi,Chúng tôi sẽ sắp xếp sản xuất.Thời gian giao hàng là khoảng 60-70 ngày.
