Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Dây chuyền sản xuất Automaitc Máy tạo hình cuộn Snap Lock | Vật liệu lăn: | 45#Thép |
|---|---|---|---|
| Công suất máy: | 3kw | Hệ thống điều khiển: | Chuỗi hoặc hộp số |
| Kiểu cắt: | thủy lực | Bảo hành: | 2 năm |
| Thời gian sống: | Hơn 10 năm | ||
| Làm nổi bật: | máy cán tôn tự động khóa,Máy tạo hình cuộn tôn lợp mái có bảo hành,thiết bị tạo hình kim loại khóa công nghiệp |
||
Quy trình làm việc
Máy xả cuộn------cấp liệu------cán tôn------cắt theo chiều dài-----bàn ra thành phẩm
Các bộ phận của máy
| Số TT. | Tên gọi | Số lượng |
| 1. | Máy xả cuộn | 1 Bộ |
| 2. | Máy cán tôn | 1 Bộ |
| 3. | Thiết bị cắt thủy lực | 1 Bộ |
| 4. | Hộp điều khiển PLC | 1 Bộ |
| 5. | Bơm thủy lực | 1 Bộ |
| 6. | Bàn ra thành phẩm | 1 Bộ |
Máy xả cuộn
| Loại | Loại thủ công (tiêu chuẩn) | Loại thủy lực(tùy chọn) |
| Hình ảnh | |
|
| Chiều rộng | 1250mm | 1500mm |
| Khả năng tải | Tối đa 5 tấn | Từ 5-15 tấn |
| Đường kính trong | φ508-610mm | φ508-610mm |
| Đường kính ngoài | φ1500mm | φ1800mm |
Cán tôn
| Mục | Chi tiết thông số | ||||||||
| Vật liệu xử lý | Tôn mạ kẽm (GI) và Tôn mạ kẽm phủ màu (PPGI) | ||||||||
| Độ dày vật liệu | 0.25-0.8mm | ||||||||
| Khung máy | Thép H360, sử dụng hàn đường chéo, đo bằng máy cân để đảm bảo khung máy cuối cùng có độ chính xác cao | ||||||||
| Tấm ốp máy |
|
||||||||
| Các trạm cán | 16 trạm (tùy theo biên dạng) | ||||||||
| Con lăn máy |
Thép rèn cao cấp số 45, mạ crom cứng dày 0.05mm |
||||||||
| Trục máy | Thép số 45 cao cấp φ70mm sau xử lý, | ||||||||
| Vòng đệm máy | Tiện CNC với độ chính xác cao | ||||||||
| Bạc đạn máy | Bạc đạn Haerbin Trung Quốc hoặc bạc đạn quốc tế SKF (tùy chọn) | ||||||||
| Hệ thống truyền động | Xích 1 inch hoặc hộp số (tùy chọn) | ||||||||
| Công suất máy | 3kw-11kw (tùy theo biên dạng) | ||||||||
| Tốc độ làm việc của máy | 8-12m/phút hoặc 10-30m/phút (tùy chọn) | ||||||||
| Loại điều chỉnh máy | Sau khi lắp đặt máy, chúng tôi sẽ tự kiểm tra, so sánh với bản vẽ biên dạng, sai số được kiểm soát trong vòng 0.5mm |
Cắt
| Loại |
Loại trượt bạc đạn |
| Vật liệu lưỡi cắt | Cr12mov tôi và mài |
| Xử lý lưỡi cắt | cắt bằng dây điện, nhưng lưỡi cắt trên không thể thẳng. đây là công nghệ |
| Hoạt động | Loại thủy lực |
Bàn xếp
| Loại |
Thủ công |
|
| Chiều dài | 1.5m-2m | 6m hoặc 12m |
PLC
| Mục chính | Chi tiết thông số |
| PLC |
Delta (tiêu chuẩn) hoặc theo yêu cầu của bạn |
| Biến tần | Thương hiệu Trung Quốc (tiêu chuẩn) hoặc theo yêu cầu của bạn |
| Màn hình cảm ứng | Mcgs (tiêu chuẩn) hoặc theo yêu cầu của bạn |
| Bộ mã hóa | Thương hiệu Trung Quốc (tiêu chuẩn) hoặc theo yêu cầu của bạn |
| Điện áp/Tần số/Pha | 380v/50-60hz/3 pha |
Bơm thủy lực
| Mục chính | Chi tiết thông số |
| Động cơ |
Thương hiệu Trung Quốc 3kw hoặc theo yêu cầu của bạn |
| Bơm | Thương hiệu Trung Quốc hoặc theo yêu cầu của bạn |
| Van điện từ | Thương hiệu Trung Quốc hoặc theo yêu cầu của bạn |
| Hệ thống làm mát |
Quạt làm mát |

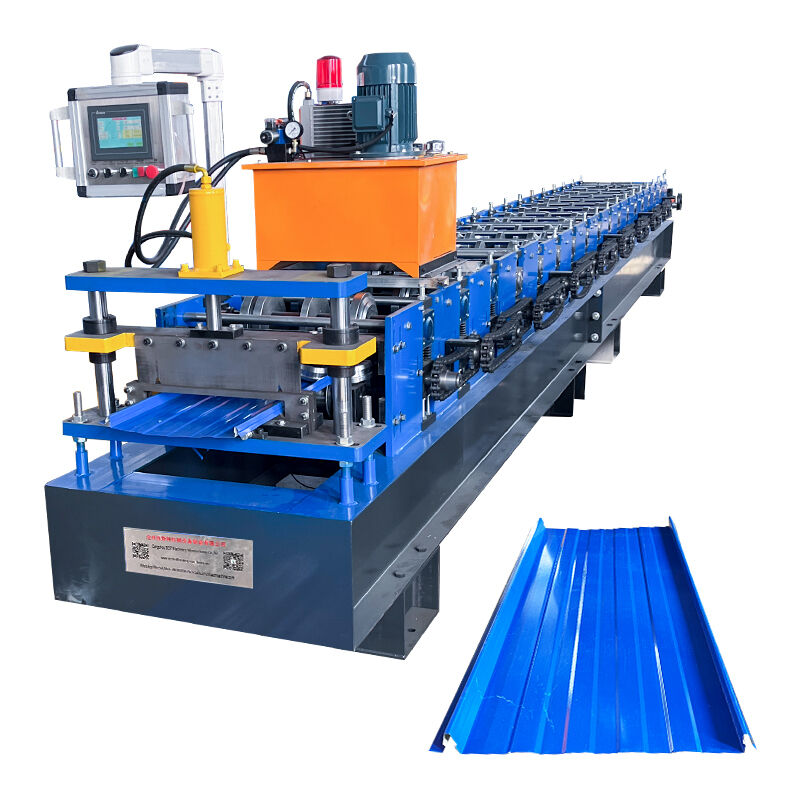

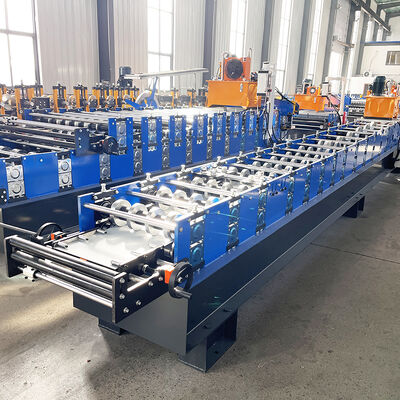

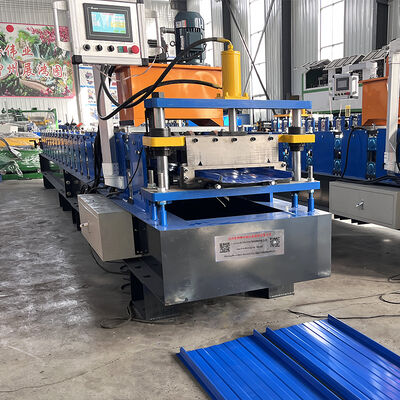

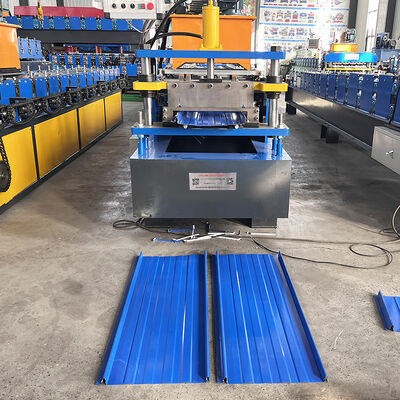

Ảnh máy
