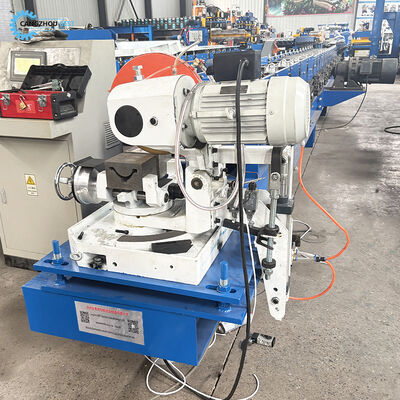

Máy tạo cuộn rạch thép không gỉ cắt cưa tùy chỉnh

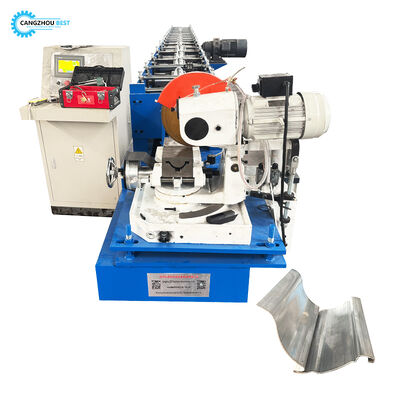

Máy tạo hình máng xối bằng thép không gỉ cắt cưa tùy chỉnh

Ứng dụng máy tạo hình máng xối bằng thép không gỉ

Sản phẩm tạo hình bằng con lăn bền hơn ống ppc truyền thống và khó bị lão hóa.
Nó sẽ làm cho dự án tích hợp hơn và giúp nâng cao hình ảnh của toàn bộ dự án.
Máy uốn ống thoát nước dùng để uốn ống tạo hình bằng con lăn, để kết nối ống thoát nước và ống khuỷu.

Quy trình làm việc của máy tạo hình máng xối bằng thép không gỉ
Máy tách cuộn----cấp liệu----tạo hình bằng con lăn----cắt theo chiều dài----bàn ra sản phẩm

Các bộ phận của máy tạo hình máng xối bằng thép không gỉ

Dữ liệu kỹ thuật của máy tạo hình máng xối bằng thép không gỉ

1). Máy tách cuộn
Loại máy tách cuộn: Máy tách cuộn thủ công
Mở rộng thủ công
Tách cuộn thụ động
Khả năng chịu tải: 3 tấn

2). Thiết bị cấp liệu
Chức năng: Dùng để nhả đầu cuộn và cấp vào máy tạo hình.

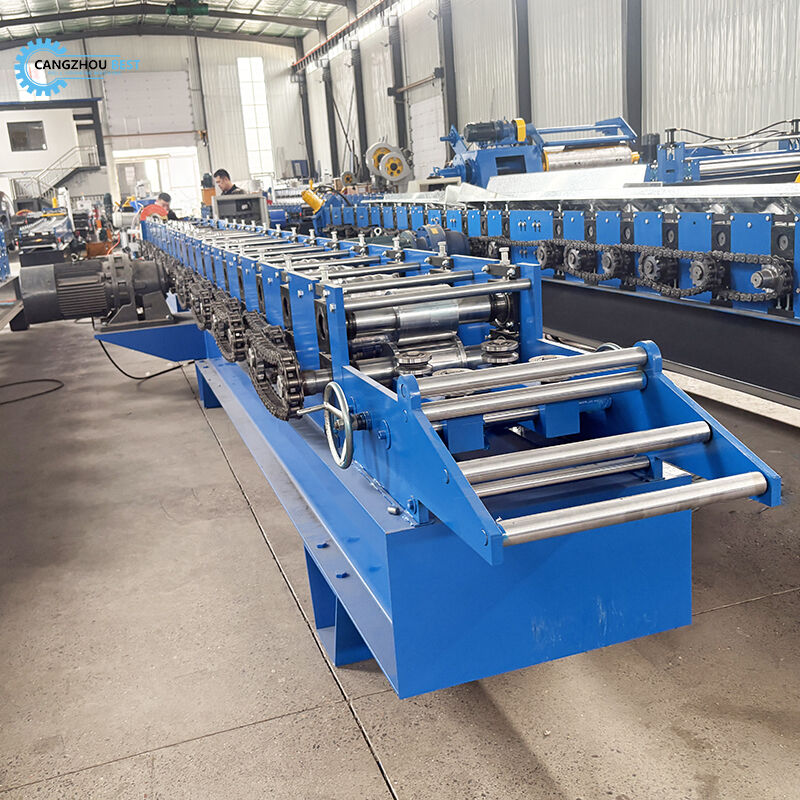

3). Máy tạo hình bằng con lăn
Đường kính trục chính: ￠76mm
Giá đỡ con lăn tạo hình: 15 nhóm
Vật liệu trục chính: Thép 45# loại nhất, được xử lý nhiệt và tôi
Vật liệu con lăn: Thép 45# loại cao cấp, xử lý tôi và nhiệt, bề mặt mạ crôm cứng 0.05mm.
Tốc độ tạo hình: 0-15 m/phút
Loại dẫn động: Truyền động bằng xích
Vật liệu xích: Thép 45#.
Giá đỡ khung máy: Thép kết cấu hàn
Đế máy: Thép hình chữ H 36#
Độ dày thép khung: S18mm

Công suất chính: 5.5KW

4) Thiết bị cắt & Trạm thủy lực
Loại cắt: Cắt thủy lực
Công suất thủy lực: khoảng 4Kw

Vật liệu lưỡi cắt và dao cắt thủy lực: C r12 Mov, xử lý tôi
Dung sai chiều dài cắt: +/- 2mm

5). Hệ thống điện
Điện áp: 380V, 3 pha 50Hz
Hệ thống điều khiển điện PLC: Bo mạch PLC Nhật Bản
Hệ thống điều khiển tần số Encoder: Thương hiệu
Màn hình cảm ứng: Thương hiệu
Bộ chuyển đổi: ABB
Kích thước bo mạch điều khiển PLC: 700mm(D)x1000mm(C)x300mm(R)

6). Bàn đỡ
Bàn đỡ đơn giản không có nguồn
Để đỡ biên dạng sau khi cắt
