Châu Phi Thép phổ biến Profile Color Thép PPGI K Gutter Making Roll Forming Machine

Máy tạo hình cuộn máng K

Ứng dụng máy tạo hình cuộn máng K

Sản phẩm tạo hình cuộn bền hơn ống PPC truyền thống và khó bị lão hóa.

Nó sẽ làm cho dự án trở nên tích hợp hơn và giúp nâng cao hình ảnh của toàn bộ dự án.

Máy uốn ống thoát nước dùng để uốn ống tạo hình cuộn, để kết nối ống thoát nước và ống khuỷu.

Quy trình làm việc của máy tạo hình cuộn máng K

Máy xả cuộn----cấp liệu----tạo hình cuộn----cắt theo chiều dài----bàn ra sản phẩm

Các bộ phận của máy tạo hình cuộn máng K

Dữ liệu kỹ thuật của máy tạo hình cuộn máng K

1). Máy xả cuộn
Loại máy xả cuộn: Máy xả cuộn thủ công
Mở rộng thủ công
Xả cuộn thụ động
Khả năng chịu tải: 3 tấn

2). Thiết bị cấp liệu
Chức năng: Dùng để nhả đầu cuộn và cấp vào máy tạo hình.

3). Máy tạo hình cuộn
Đường kính trục chính: ￠76mm
Giá đỡ trục tạo hình: 15 cặp
Vật liệu trục chính: Thép 45# loại nhất, được xử lý nhiệt và tôi
Vật liệu trục cán: Thép 45# loại cao cấp, quy trình tôi và xử lý nhiệt, bề mặt mạ crôm cứng 0.05mm.
Tốc độ tạo hình: 0-15 m/phút
Loại dẫn động: Truyền động bằng xích
Vật liệu xích: Thép 45#.
Khung máy: Thép kết cấu hàn
Đế máy: Thép hình chữ H 36#
Độ dày thép khung: S18mm

Công suất chính: 5.5KW

4) Thiết bị cắt & Trạm thủy lực
Loại cắt: Cắt thủy lực
Công suất thủy lực: khoảng 4Kw

Vật liệu lưỡi cắt và dao cắt thủy lực: C r12 Mov, quy trình tôi
Dung sai chiều dài cắt: +/- 2mm

5). Hệ thống điện
Điện áp: 380V, 3 pha 50Hz
Hệ thống điều khiển điện PLC: Bo mạch PLC Nhật Bản
Hệ thống điều khiển tần số mã hóa: Thương hiệu
Màn hình cảm ứng: Thương hiệu
Bộ chuyển đổi: ABB
Kích thước bo mạch điều khiển PLC: 700mm(D)x1000mm(C)x300mm(R)

6). Bàn đỡ
Bàn đỡ đơn giản không có nguồn điện
Để đỡ thanh định hình sau khi cắt

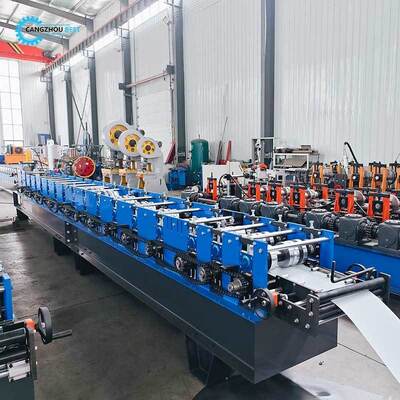

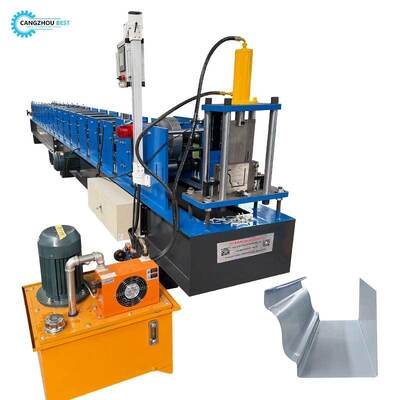

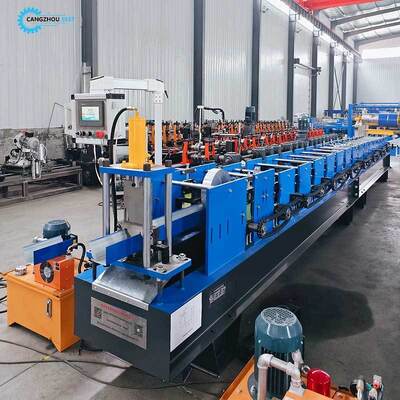

Hình ảnh máy
