Thông tin chi tiết sản phẩm:
|
| tên: | Máy chế tạo tấm ván mái hai hồ sơ được điều khiển bởi PLC để sản xuất | Màu máy: | Theo yêu cầu |
|---|---|---|---|
| Hình thức thanh toán: | T/T LC | Tốc độ: | 8-12m/phút |
| vật liệu con lăn: | 45 # thép | Vật liệu trục: | 45 # thép |
| Sức mạnh: | 8,5KW | ||
| Làm nổi bật: | tấm lợp máy làm,tấm kim loại mái cuộn tạo thành máy |
||

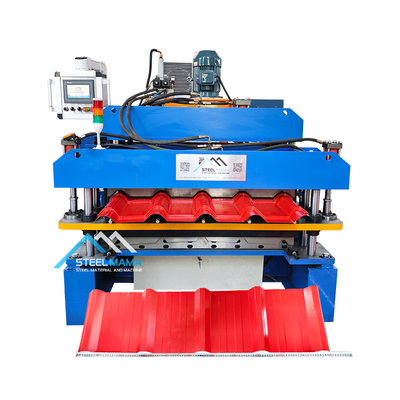

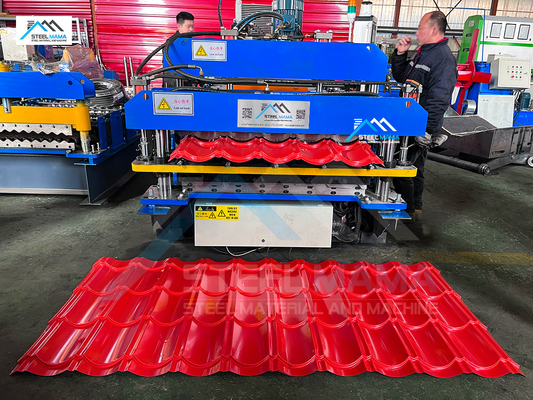

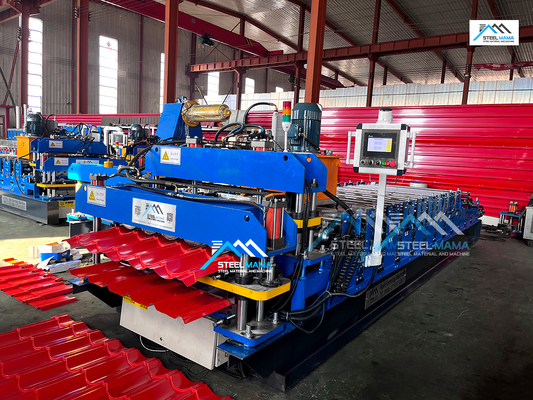

Máy chế tạo tấm ván mái hai hồ sơ được điều khiển bởi PLC để sản xuất
Máy tạo tấm mái nhà khác nhau có thể sản xuất các hình dạng khác nhau của tấm tường mái nhà thép theo bản vẽ và yêu cầu của khách hàng.tấm tường là vật liệu xây dựng mới với độ dày và màu sắc khác nhauCác sản phẩm hoàn thành được sử dụng như mái nhà và tường của phòng tập thể dục, sân bay, nhà hát, nhà máy, nhà kho, nhà để xe, trung tâm triển lãm v.v.
Parameter chính
| Tên | Mô hình/Tên | Số lượng | Mô tả kỹ thuật |
| 1Hệ thống thắt dây | Máy tháo dây tự động loại cánh tay (với điều khiển siêu âm) | 1 bộ | Loại cánh tay, mở rộng thủy lực, động cơ điện tích cực giải phóng tấm, với xe cuộn và cánh tay ép. |
| 2. Hệ thống hình thành chính | Thiết bị cắt trước | 1 bộ |
1Vật liệu cuộn: số 45 thép với bề mặt sơn cứng. 2- Vật liệu trục cuộn: Không.45 3. Loại cấu trúc hỗ trợ bên trong cuộn: cột hướng dẫn 4.Động cơ giảm tốc độ bánh răng chân xoáy, các cuộn quay trở lại / phía trước được thúc đẩy bởi dây chuyền, một phần của cuộn quay trên / dưới được thúc đẩy bởi bánh răng 5- Chất liệu cắt dao Cr12 xử lý tắt 6.Punching die vật liệu áp dụng số 45 thép với nitride điều trị. |
| Thiết bị dẫn đường cho thức ăn | 1 bộ | ||
| Thiết bị phủ phim | 1 bộ | ||
| Hệ thống hình thành cuộn | 1 bộ | ||
| Hệ thống ép | 2 bộ | ||
| Thiết bị cắt sau | 1 bộ | ||
| Mở an toàn đầy đủ | 1 bộ | ||
| 3. Hệ thống đầu ra | Bảng hỗ trợ | 2 bộ | Đối với hỗ trợ tấm hoàn thành |
| 4Hệ thống thủy lực | 1 bộ | Trạm thủy lực riêng biệt cho máy chính và máy tháo cuộn. | |
| 5Hệ thống điều khiển điện | 1 bộ |
1. PLC điều khiển, bộ mã hóa tự động cắt trong chiều dài 2. Giai đoạn hoạt động: màn hình cảm ứng + nút 3. tần số AC để điều chỉnh tốc độ |
|
Thông tin chi tiết
Máy cắt dây
Máy tháo cuộn tay 5T
Đặc điểm: Mandrel và tầng hầm là hai thành phần của decoiler, mandrel bị thu hẹp mở rộng bằng thiết bị cơ học bằng tay, sau khi cố định cuộn dây vào mandrel,sau đó đặt lại cuộn dây với mandrel cùng với tầng hầm.
Sức mạnh: Không có;
Sức mạnh mở và đóng các phân đoạn: Cơ khí;
Sức quay của phân đoạn: Kéo bằng hệ thống hình thành;
Số phần: 4pcs;
Phạm vi mở rộng phân đoạn: 460 ~ 520mm;
Độ cao của trung tâm của ngón tay: 0,65m;
Tốc độ cho ăn: phụ thuộc vào tốc độ của máy tạo cuộn;

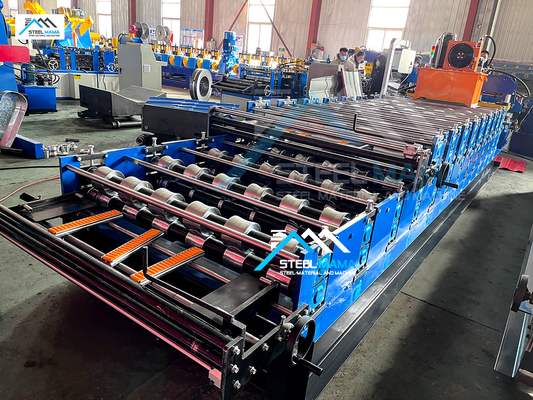

Máy tạo cuộn
Các con lăn: được thiết kế bởi các kỹ sư cao cấp với phần mềm Auto-cad, được sản xuất bằng thép cao cấp 45 # bằng máy công cụ CNC và được phủ bằng crôm cứng;
Trục: được sản xuất bằng thép cao cấp 45 # bằng máy công cụ CNC;
Khung hỗ trợ: tấm tường thép để hướng dẫn tầng hầm mang trạm hình thành;
Số lượng trạm xe lăn: 18 nhóm
Vật liệu cho cuộn: thép chất lượng cao 45# được đánh bóng và phủ chrome HRC55-60°
Vật liệu cho trục: thép chất lượng cao 45# được đánh bóng và phủ chrome HRC55-60°
Độ kính của trục: 70mm
Độ dày khung khung: 14mm
Khung dưới: thép phần H 36#
Thiết bị cắt
Chức năng: hành động cắt được điều khiển bởi PLC. Máy chính tự động dừng lại và cắt sẽ diễn ra. Sau khi cắt, máy chính sẽ tự động khởi động.
Nguồn cung cấp điện: trạm thủy lực;
Khung: khung thép hàn;
Chuyển mạch: chuyển mạch quang điện không tiếp xúc;
Cắt sau khi hình thành: cắt tấm sau khi hình thành cuộn đến chiều dài yêu cầu;
Đo chiều dài: đo chiều dài tự động.
Hệ thống thủy lực
Trạm thủy lực
Sau khi đổ dầu thủy lực vào bể dầu thủy lực, máy bơm điều khiển máy cắt để bắt đầu công việc cắt.
Thiết bị phù hợp: Hệ thống bao gồm một bộ bể thủy lực, một bộ máy bơm dầu thủy lực, hai ống thủy lực và hai bộ van điện từ.
Sử dụng các thành phần hệ thống thủy lực thương hiệu hàng đầu để đảm bảo sự ổn định và tuổi thọ, tránh rò rỉ.
Cung cấp năng lượng ban đầu cho cuter thông qua một bể dầu đóng. Nó tắt mà không cắt, có thể tiết kiệm năng lượng.
Hệ thống điều khiển điện
đo chiều dài tự động: một đơn vị công cụ đo chiều dài được nhấn nhẹ trên bề mặt tấm thép;tolling sẽ cuộn với tốc độ di chuyển của tấm thép và sau đó cảm giác để đo chiều dài của nó; độ không chính xác về chiều dài có thể được sửa đổi dễ dàng.
đo lượng tự động;
PLC được sử dụng để kiểm soát chiều dài & số lượng. Máy sẽ tự động cắt theo chiều dài và dừng lại khi đạt được số lượng cần thiết;
Bảng điều khiển: Bấm nút, chiều dài và số lượng màn hình LED;
Đơn vị chiều dài: mm;
Chức năng bảo vệ động cơ quá tải, hệ thống quá điện, mạch ngắn;
Hiển thị tổng chiều dài và tổng số lượng sản xuất.
