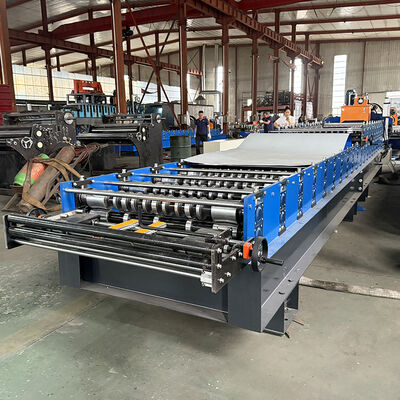

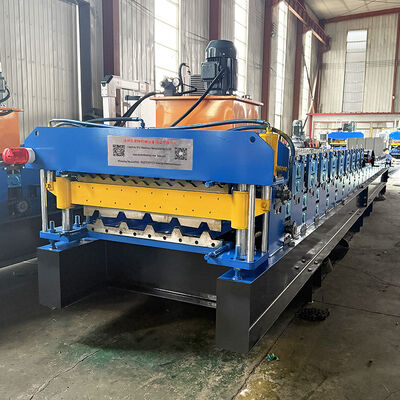

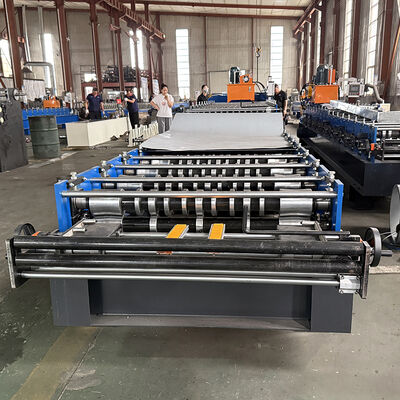

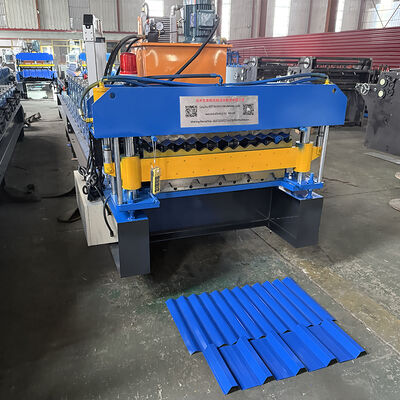

Máy tạo hình cuộn tấm lợp hai lớp có gân cao & sóng kép phổ biến ở Nam Phi & Zimbabwe

Máy tháo cuộn tay 5T

Tính năng: Mandrel và tầng hầm là hai thành phần của decoiler, mandrel bị co lại mở rộng bằng thiết bị cơ học bằng tay, sau khi cố định cuộn dây vào mandrel,sau đó đặt lại cuộn dây với mandrel cùng với tầng hầm.

Sức mạnh: Không có;

Sức mạnh mở và đóng các phân đoạn: Cơ khí;

Sức quay của phân đoạn: Kéo bằng hệ thống hình thành;

Số phần: 4pcs;

Phạm vi mở rộng phân đoạn: 460 ~ 520mm;

Độ cao của trung tâm của ngón tay: 0,65m;

Tốc độ cho ăn: phụ thuộc vào tốc độ của máy tạo cuộn;

Các con lăn: được thiết kế bởi các kỹ sư cao cấp với phần mềm Auto-cad, được sản xuất bằng thép cao cấp 45 # bằng máy công cụ CNC và được phủ với crôm cứng;

Trục: được sản xuất bằng thép cao cấp 45 # bằng máy công cụ CNC;

Khung hỗ trợ: tấm tường thép để hướng dẫn tầng hầm mang trạm hình thành;

Số lượng trạm xe lăn: 18 nhóm
Vật liệu cho cuộn: thép chất lượng cao 45 # đánh bóng và phủ chrome HRC55-60 °
Vật liệu cho trục: thép chất lượng cao 45# được đánh bóng và phủ chrome HRC55-60°

Độ kính của trục: 70mm

Độ dày khung khung: 14mm

Khung dưới: thép phần H 36#

Chức năng: hành động cắt được điều khiển bởi PLC. Máy chính tự động dừng lại và cắt sẽ diễn ra. Sau khi cắt, máy chính sẽ tự động khởi động.

Nguồn cung cấp điện: trạm thủy lực;

Khung: khung thép hàn;

Chuyển mạch: chuyển mạch quang điện không tiếp xúc;

Cắt sau khi hình thành: cắt tấm sau khi hình thành cuộn đến chiều dài yêu cầu;

Đo chiều dài: đo chiều dài tự động.

Trạm thủy lực

Nó được điều khiển bởi máy bơm dầu bánh răng. Sau khi đổ dầu thủy lực vào bể dầu thủy lực, máy bơm đẩy máy cắt để bắt đầu công việc cắt.

Thiết bị phù hợp: Hệ thống bao gồm một bộ bể thủy lực, một bộ máy bơm dầu thủy lực, hai ống thủy lực và hai bộ van điện từ.

Sử dụng các thành phần hệ thống thủy lực thương hiệu hàng đầu để đảm bảo sự ổn định và tuổi thọ, tránh rò rỉ.

Cung cấp năng lượng ban đầu cho cuter thông qua một bể dầu đóng. Nó tắt mà không cắt, có thể tiết kiệm năng lượng.

đo chiều dài tự động: một đơn vị công cụ đo chiều dài được ép nhẹ trên bề mặt tấm thép;tolling sẽ cuộn với tốc độ di chuyển của tấm thép và sau đó cảm giác để đo chiều dài của nó; độ không chính xác về chiều dài có thể được sửa đổi dễ dàng.

đo lượng tự động;

PLC được sử dụng để kiểm soát chiều dài & số lượng. Máy sẽ tự động cắt theo chiều dài và dừng lại khi đạt được số lượng cần thiết;

Bảng điều khiển: Bấm nút, chiều dài và số lượng màn hình LED;

Đơn vị chiều dài: mm;

Chức năng bảo vệ động cơ quá tải, hệ thống quá điện, mạch ngắn;

Hiển thị tổng chiều dài và tổng số lượng sản xuất.
