Dưới đây là một thông số kỹ thuật chi tiết và tài liệu cấu hình máy cho một ** Máy tạo cuộn tấm mái hai lớp **, bao gồm một bảng để làm rõ:

---

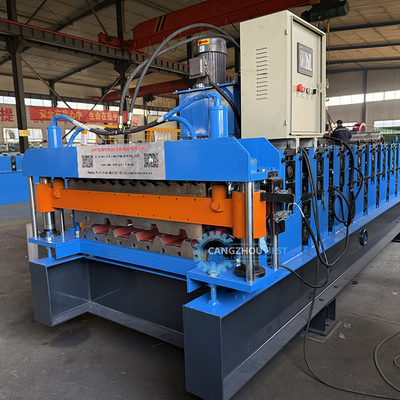

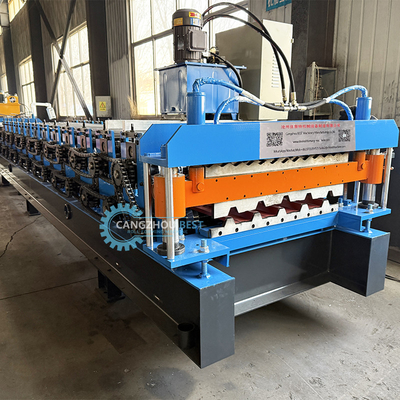

Chi tiết kỹ thuật của Máy hình cuộn tấm mái hai lớp**

1Tổng quan**
Máy chế biến cuộn tấm mái hai lớp** được thiết kế để sản xuất tấm mái hai lớp chất lượng cao, thường được sử dụng để cách nhiệt, cách âm,và các ứng dụng cấu trúc tổng hợpMáy có khả năng đồng thời tạo thành hai lớp vật liệu (ví dụ: kim loại và PVC) thành một tấm mái duy nhất, bền.

2Các thông số kỹ thuật chính**

Parameter, thông số kỹ thuật.
DLRF-850
** Sự tương thích của vật liệu ** ** Lớp cơ sở: thép kẽm, nhôm, thép sơn trước (0,2 ∼ 1,2 mm độ dày)
Lớp trên cùng: PVC, nhôm, hoặc thêm lớp kim loại.
Độ rộng cuộn dây 800×1250mm
Tốc độ sản xuất 825m/min (có thể điều chỉnh qua VFD)
███████████████████████████████████████████████████████████████████████████████████████████████████████████████████████████████████████████████████████ ████ ███████ ███ ███ ███ ███ ███ ██ ███ ██ ██ █ ██ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █ █
Chất liệu cuộn cao carbon thép crôm (GCr15), cứng đến HRC 58 62
∙ ∙ ∙ Đường kính trục ∙ ∙ 60 ∙ 80 mm ∙
Hệ thống cắt. Máy cắt thủy lực hoặc khí.
∙ ∙ ∙ 12m (có thể lập trình qua PLC) ∙
◎ Độ chính xác cắt ◎ ± 1mm
Động cơ 15 22 kW với VFD.
◎ ◎ ◎ ◎ ◎ ◎ ◎
Hệ thống điều khiển PLC (Siemens/Omron/Mitsubishi) với màn hình cảm ứng HMI 10 inch
Người mở cuộn dây. Người mở cuộn dây có động cơ hai với nón mở rộng (Ø500~600 mm).
Tốc độ vận chuyển 3 15 m/phút
Nguồn cung cấp điện 380V, 50Hz, 3 pha
Người máy có kích thước 12m x 2,2m x 1,8m
* Trọng lượng máy tính * 812 tấn

3. Cấu hình máy

Ứng dụng. Ứng dụng.
◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎

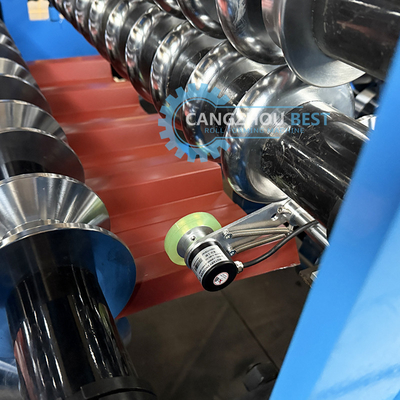

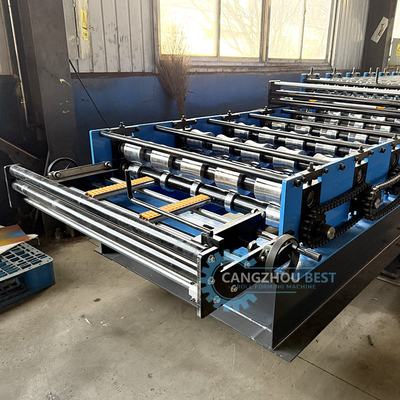

∙ ∙ 18 ∙ 24 bộ cuộn cuộn, khoảng cách cuộn có thể điều chỉnh để thay đổi hồ sơ nhanh
Hệ thống thủy lực 5.5 kW động cơ thủy lực để cắt và ép
Ứng dụng cắt đứt. Máy cắt đứt chạy bằng điện với lưỡi dao cacbit.
◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎
Các bộ phận được chứng nhận CE với bảo vệ quá tải, vỏ IP54.
Ứng dụng an toàn nút dừng khẩn cấp, bảo vệ an toàn, rèm đèn (tùy chọn)

4Các tùy chọn bổ sung**

Ứng dụng. Ứng dụng
Hệ thống bôi trơn. Máy xịt dầu tự động.
Ứng dụng lưu trữ hồ sơ Ứng dụng được lập trình trước cho các thiết kế hai lớp thông thường
◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎ ◎
Hệ thống xếp chồng giấy tự động.
Hệ thống khí phụ trợ cho các chức năng bổ sung.

5. Kích thước & Nhu cầu năng lượng**

Parameter Giá trị
♪ Machine Length ♪ 12m
∙ ∙ ∙ Chiều rộng máy ∙ ∙ ∙ ∙ 2.2m ∙
* Chiều cao máy tính * ~ 1.8m
Nguồn cung cấp điện 380V, 50Hz, 3 pha
812 tấn.

6. Đặc điểm & Lợi ích**
- ** Hiệu quả cao **: Đồng thời hình thành hai lớp để tăng năng suất.
- ** Kiểm soát chính xác **: PLC và HMI để kiểm soát độ dài, tốc độ và hồ sơ chính xác.
- ** Độ bền **: Vật liệu chất lượng cao và cuộn cứng đảm bảo tuổi thọ lâu dài.
- ** linh hoạt **: Có thể điều chỉnh cho các hồ sơ và kết hợp vật liệu khác nhau.
- **An toàn**: Phù hợp với các tiêu chuẩn an toàn quốc tế.
