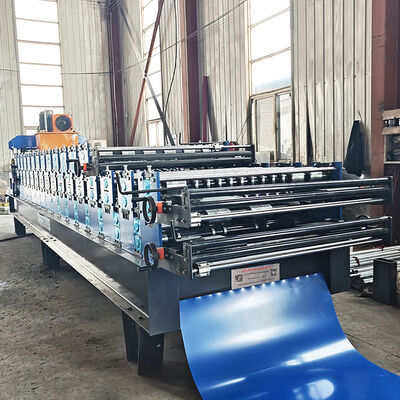

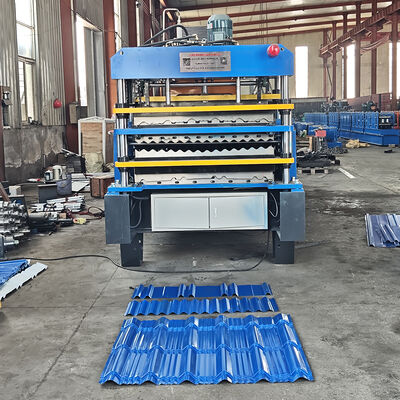

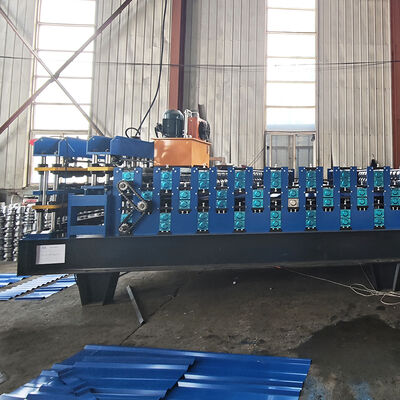

Máy tạo hình cuộn tích hợp 3 trong 1 và một lớp

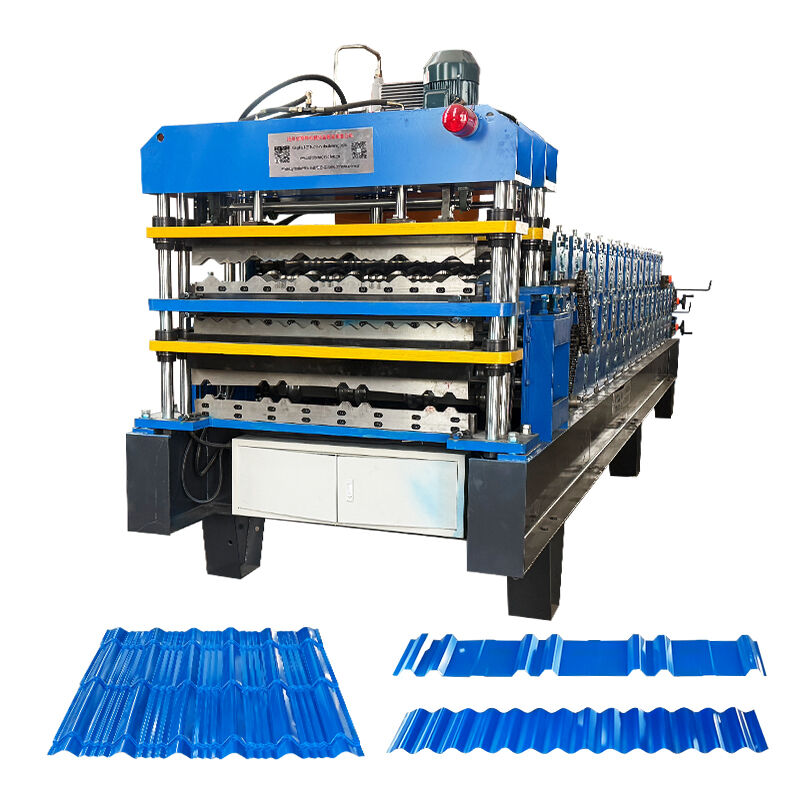

Máy tạo hình cuộn tích hợp hai tầng và một tầng 3 trong 1

Máy tạo hình cuộn mái và tường hai tầng bằng thép màu này kết hợp hoàn hảo hai máy mẫu khác nhau, điều này có thể tiết kiệm không gian và cũng dễ vận hành. Hai mẫu được chọn theo nhu cầu của khách hàng.

Máy tạo hình cuộn mái và tường hai tầng bằng thép màu bao gồm bệ cấp liệu, lõi tạo hình chính, cơ cấu cắt, trạm thủy lực, tủ điều khiển máy tính, bộ đếm có độ chính xác cao, v.v.

Thông tin chi tiết

Máy xả cuộn

Máy xả cuộn thủ công 5T

Đặc điểm: Trục chính và đế là hai bộ phận của máy xả cuộn, trục chính co giãn bằng thiết bị cơ khí thủ công, sau khi cố định cuộn vào trục chính, sau đó đặt cuộn cùng với trục chính trở lại đế.

Nguồn điện: Không có;

Nguồn điện cho việc mở và đóng các phân đoạn: Cơ khí;

Nguồn điện cho việc quay phân đoạn: Kéo bởi hệ thống tạo hình;

Số lượng phân đoạn: 4 chiếc;

Phạm vi mở rộng phân đoạn: 460 ~ 520mm;

Chiều cao tâm trục chính: 0,65m;

Tốc độ cấp liệu: phụ thuộc vào tốc độ máy tạo hình cuộn;

Máy tạo hình cuộn

Con lăn: thiết kế bởi kỹ sư cao cấp với phần mềm Auto-cad, sản xuất bằng thép 45# cao cấp bằng máy công cụ CNC và phủ crôm cứng;

Trục: sản xuất bằng thép 45# cao cấp bằng máy công cụ CNC;

Khung đỡ: vách thép để dẫn hướng đế ổ đỡ trạm tạo hình;

Số lượng trạm con lăn: lên đến 18 nhóm
Vật liệu con lăn: thép 45# cao cấp được đánh bóng và phủ crôm HRC55-60°
Vật liệu trục: thép 45# cao cấp được đánh bóng và phủ crôm HRC55-60°

Đường kính trục: 70mm

Độ dày tấm khung: 14mm

Khung dưới: thép hình chữ H 36#

Thiết bị cắt

Chức năng: hành động cắt được điều khiển bởi PLC. Máy chính tự động dừng và việc cắt sẽ diễn ra. Sau khi cắt, máy chính sẽ tự động khởi động.

Nguồn điện: trạm thủy lực;

Khung: khung thép hàn;

Công tắc hành trình: công tắc quang điện không tiếp xúc;

Cắt sau khi tạo hình: cắt tấm sau khi tạo hình cuộn theo chiều dài yêu cầu;

Đo chiều dài: đo chiều dài tự động.

Hệ thống thủy lực

Trạm thủy lực

Nó được điều khiển bằng bơm dầu bánh răng. Sau khi đổ dầu thủy lực vào bình dầu thủy lực, bơm sẽ điều khiển máy cắt bắt đầu công việc cắt.

Thiết bị phù hợp: Hệ thống bao gồm một bộ bình thủy lực, một bộ bơm dầu thủy lực, hai ống thủy lực và hai bộ van điện từ.

Sử dụng các bộ phận hệ thống thủy lực thương hiệu hàng đầu để đảm bảo sự ổn định và tuổi thọ, tránh rò rỉ.

Cung cấp nguồn ban đầu cho máy cắt thông qua bình dầu kín. Nó tắt khi không cắt, giúp tiết kiệm điện.

Hệ thống điều khiển điện

Đo chiều dài tự động: một bộ dụng cụ đo chiều dài được ép nhẹ lên bề mặt tấm thép; dụng cụ sẽ lăn theo tốc độ di chuyển của tấm thép và sau đó cảm nhận để đo chiều dài của nó; sai số chiều dài có thể được sửa dễ dàng.

Đo số lượng tự động;

PLC được sử dụng để điều khiển chiều dài & số lượng. Máy sẽ tự động cắt theo chiều dài và dừng khi đạt số lượng yêu cầu;

Bảng điều khiển: Công tắc dạng nút bấm, màn hình LED hiển thị chiều dài và số lượng;

Đơn vị đo chiều dài: milimét;

Chức năng bảo vệ quá tải động cơ, quá dòng hệ thống, ngắn mạch;

Hiển thị tổng chiều dài và tổng số lượng đã sản xuất.
